中小功率單進單出GP800系列UPS主機解決方案(圖)
2004/11/23 11:49:00
深圳科士達科技股份有限公司 供稿
KSTAR GP800（1/2/3/4/6/8/10KVA）系列主機采用在線式雙變換拓撲架構設計，完全消除了電網的各種干擾，AC/DC采用帶PFC的升壓整流電路，使UPS的輸入功因達95%以上，完全消除了UPS對電網的諧波污染，DC/AC變換器采用SPWM脈寬調制技術、IGBT功率模塊以及輸出隔離變壓器，使UPS的輸出為一穩頻穩壓、濾除雜訊、不受電網波動干擾、低失真度的純凈正弦波電源，并具有帶載能力強，負載兼容性好、市電輸入電壓、頻率范圍寬、優異的發電機兼容匹配性、輸出無切換時間等特點，極大地滿足各種應用環境的需求；完善的保護體系，提升了系統運行的穩定性、可靠性；智能化電池管理技術，極大地延長電池的使用壽命；親善的LCD界面設計，使人機溝通零距離；UPS與PC之間通過RS232通訊口達到了解UPS的工作歷史、參數監控、自動開關機、無人值守及遠程網絡監控的功能（透過SNMP-Adapter），可適應先進的網絡系統使用。
GP800系列UPS主機為電池外置機型,直流工作電壓為48V(1-3KVA)/192V(4-10KVA),需配置4(1-3KVA)/16(4-10KVA)塊12V免維護鉛酸蓄電池保證UPS主機正常逆變工作,同時必須根據不同后備時間需求選擇合適的電池容量AH數，然后根據電池配置采用不同規格的電池柜進行安裝。

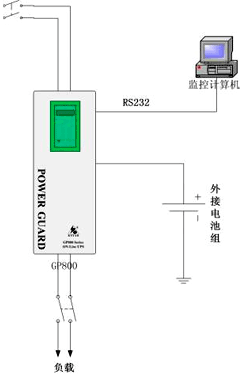

GP800系列UPS單機應用配置圖如下：
GP800單機應用配置圖
這種配置是一種非常傳統和長期應用的方案，優點是采購成本低，缺點是單機運行可靠性不高，配電系統中存在單點故障，一旦UPS主機發生故障將導致用戶負載設備直接受市電影響。
針對更高可靠性的環境應用，還可以采用下面的串聯熱備份結構配置，這種配置方案采用兩臺同容量的GP800 UPS主機，具體應用時將一臺主機串聯在另一臺UPS主機的旁路上，從而保證任何一臺主機發生故障時，都有一臺正常的UPS主機為負載設備提供穩定、干凈的電源：

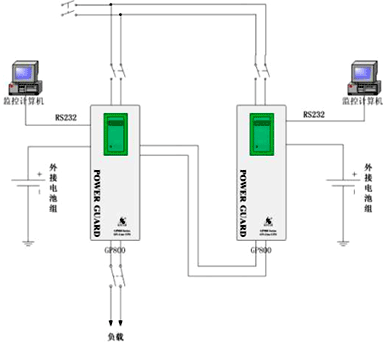

GP800串聯熱備份配置示意圖
GP800系列UPS主機為電池外置機型,直流工作電壓為48V(1-3KVA)/192V(4-10KVA),需配置4(1-3KVA)/16(4-10KVA)塊12V免維護鉛酸蓄電池保證UPS主機正常逆變工作,同時必須根據不同后備時間需求選擇合適的電池容量AH數，然后根據電池配置采用不同規格的電池柜進行安裝。
GP800系列UPS單機應用配置圖如下：
這種配置是一種非常傳統和長期應用的方案，優點是采購成本低，缺點是單機運行可靠性不高，配電系統中存在單點故障，一旦UPS主機發生故障將導致用戶負載設備直接受市電影響。
針對更高可靠性的環境應用，還可以采用下面的串聯熱備份結構配置，這種配置方案采用兩臺同容量的GP800 UPS主機，具體應用時將一臺主機串聯在另一臺UPS主機的旁路上，從而保證任何一臺主機發生故障時，都有一臺正常的UPS主機為負載設備提供穩定、干凈的電源：
