無線市話（Personal Access Phone System）簡稱PAS，是一種新型的個人無線接入系統。它采用先進的微蜂窩技術，將用戶端（即無線市話手機）以無線的方式接入本地電話網，使傳統意義上的固定電話不再固定在某個位置，可在無線網絡覆蓋范圍內自由移動使用，隨時隨地接聽、撥打本地和國內、國際電話。但隨著通訊行業競爭的加劇，如果移動和聯通實行單向收費，則"小靈通"所具有的價格優勢將喪失，由于PAS 系統在技術上同GSM 和CDMA 比不具備優勢，大家只有通過比服務優勢來贏得顧客，因為PAS 手機的發射功率很小（10MW），加上其工作于1900MHZ 頻率，信號的穿透力較差，所以大樓內的覆蓋較差，社會上流傳的“小靈通，小靈通，戶外通，陽臺通，進了屋里就不通”就說明了這種狀況，如果有性價比高的室內覆蓋方案，我相信一定會得到中國電信的青睞。
一、為什么要建設室內分布系統：
由于無線市話系統RF(無線射頻)表現性能上固有的局限性，使其室內移動通信狀況存在一些需要完善的地方。
■ 覆蓋方面，由于建筑物自身的屏蔽和吸收作用，導致無線電波較大的傳輸衰耗，因此會出 現移動信號的弱場強區，甚至盲區。
■ 容量方面，由于小靈通手機使用密度較大，局部網絡容量不能滿足用戶需求，無線信道易 發生擁塞現象。
■ 質量穩定，建筑物高層空間極易存在無線頻率干擾，服務小區信號不穩定，頻繁切換，話 音質量難以保證，并出現掉話現象。另外，存在因干擾信號太強而導致無法呼入呼出的現 象。
二、實現室內覆蓋的方法：
實現室內覆蓋的技術方案可分為三種:
● 使用10mW RP室內基站
● 利用500mWCS室外基站(特別是使用雙極化板狀天線)
● 建設室內分布系統
室內分布系統的優越性：
■ 較好的覆蓋效果：一個500mW室內基站可掛接12～16根天線；可覆蓋6～8層樓宇。
■ 良好的經濟效應：無線網絡質量大大改善，因此可提高話務密度和總話務量，并吸引更多的新用戶，在短期內即可實現較好的投資回報。而且，UT斯達康公司還推出了3信道(1C3T)的500mW基站，可更加有效地降低室內覆蓋的造價。
■ 完整的解決方案：UT斯達康公司提供從勘測、設計、設備供應、施工、驗收等一整套完整的解決方案。
■ 輕松的網絡維護：維護和排障簡單；無需額外的網管軟件，就可以對室內基站進行管理。

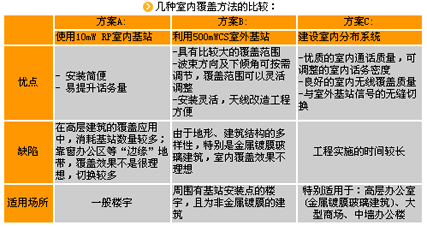

各種方案配合使用、按需實施對于目標樓宇，確定采用何種解決方案的流程；
①設備運營商提出樓宇覆蓋要求
②UT斯達康公司對運營商的要求進行評估
③首先考慮在室外增補500mW基站(采用方案B)能否解決覆蓋要求？
④如果方案B不可行，那么在室內增補10mW基站(采用方案A)能否解決覆蓋要求？
⑤如果方案A仍不可行，那么就考慮“室內分布系統”(采用方案C)能否解決覆蓋要求？
⑥UT斯達康公司和設備運營商協商解決，以最終確定何種方案
⑦將方案信息及時反饋至設備運營商
三、室內覆蓋系統的組成
室內覆蓋系統主要由信號源和信號分布系統兩部分組成。
四、信號分布的基本方式
1. 無源天饋分布方式
通過無源器件和天線、饋線，將信號傳送和分配到室內所需環境，以得到良好的信號覆蓋。用于中小型地區。
2. 有源分布方式
通過有源器件(有源集線器、有源放大器、有源功分器、有源天線等)和天饋線進行信號放大和分配。
3. 光纖分布方式
主要利用光纖來進行信號分布。適合于大型和分散型室內環境的主路信號的傳輸。
4. 泄漏電纜分布方式
信號源通過泄漏電纜傳輸信號，并通過電纜外導體的一系列開口，在外導體上產生表面電流，從而在電纜開口處橫截面上形成電磁場，這些開口就相當于一系列的天線起到信號的發射和接收作用。它適用于隧道、地鐵、長廊等地形
五、 室內覆蓋系統的工程建設
室內覆蓋系統的建設可分為準備、設計、安裝、驗收、運行維護等階段。
準備工作是指由技術人員對建筑物內的無線信號進行測試，確定工程選點。準備工作是整個工程的發起階段，下述選點原則可供參考：
第一，盡量尋找室內信號不好、又有人流量的建筑物作為室內覆蓋選點的對象。
第二，選擇城區內知名的高層建筑進行覆蓋，如熱賣出租的寫字樓。就目前的網絡優化手段而言，對于高層空間的無線干擾及乒乓切換效應，沒有其它更為有效的解決方案。
第三，分析宏蜂窩話務情況、劃定高話務區域，然后在高話務區域?qū)ふ以拕?wù)熱點建筑，利用室內覆蓋系統吸收建筑物內的話務，從而緩解宏蜂窩容量方面的壓力。一般可選擇城區中心人流量大的商場、酒肆等，不論信號覆蓋情況如何，均考慮進行覆蓋。
設計考慮因素：
※ 信號源
※ 場強分布
※ 上行信噪比
※ 互調干擾
※ 上下行平衡
※ 傳輸和分配損耗
※ 施工難度
※ 造價
六、如何評價一個好的室內覆蓋系統：
1．以最少的設備滿足設計要求；
2．不會因增加室內覆蓋系統而影響整個網絡的性能；
3．兼容所有移動通信體制：CDMA800，GSM900，DCS1800，3G(2GHz頻段，增加新的系統簡單方便；
4．使用壽命長，具有遠程監控能力，管理維護方便；
5．綜合考慮性價比。
七、寶威室內覆蓋網絡介紹
隨著移動通信的普及化、用戶對服務質素的要求也隨之提高，因此產生對室內、隧道及地鐵內使用電話的要求。如果僅靠室外基站覆蓋，在室內將會存在接收不穩定及在地面下范圍無法接收的問題。同時，大量現代建筑物由于容量的原因更不能靠室外基站覆蓋。原始的解決方法是在該建筑物樓頂加設用于接收建筑物附近基站信號的真放站，但這種做法由于存在嚴重的身頻信號干擾問題，因而效果并不理想。
當移動運營商有多個系統時（如CDMA、GSM、DCSI800與3G、UMTS），要在有限的室內空間裝設多個獨立天饋線系統來分別輿不同系統的信號是不切實際的。寶威公司經過多年的研究，發展出寬頻多路室內及隧道覆蓋的系統處理方案，可把所有這些系統通過單個分布天線網絡傳輸，與此同時開發了相應的配套設備并已投入應用。
寶威寬頻射頻覆蓋網絡的解決方案是，當鐵路、隧道、大型建筑室內或地下需要引入PAS等信號時，可將各套系統的設備在同一機房連接到寶威射頻合路系統，經過射頻合路系統的處理，將多頻段、多載頻射頻信號合成一路干凈的、符合各個系統各自指標的信號輸出，再經過放大及選用合適分配比例的分路器，連接到共用的天饋線或泄露電纜對各處進行覆蓋，該種系統不僅解決了干擾問題，更會大幅度減少建造及維護成本，還可以把室內景觀的影響減至最少。
憑著先進的技術與豐富的經驗，寶威電子有限公司創新開發了一種混合型室內覆蓋系統技術。該種技術可最大限度地需要覆蓋的建筑物內提供連續、平均與無盲區的射頻信號覆蓋，令掉話率與過區切換特性大幅改善。這種技術已應用于埃信電信有限公司參與設計、調試及提供全套設備的包括香港會議展覽中心分布系統在內的多個室內隧道覆蓋工程中，技術優勢非常明顯。
八、寶威室內分布天線系統無源射頻器件的優點：
● 寬帶700MHz～2200MHz
● 極低的互調產物指標（-130dBc～150dBc）
● 低插損：0.2～0.3dB
● 低VSWR：1.1～1.3
● 放大器：高線性，滿功率輸出時互調指標可高達-60dBc
● 直放站：帶外抑制于±1MHz 時大于55dB；帶外雜散少于-50dBm
● 上下行噪聲系數：2～2.5dB
● 合路平臺采用模塊式設計便于系統擴展

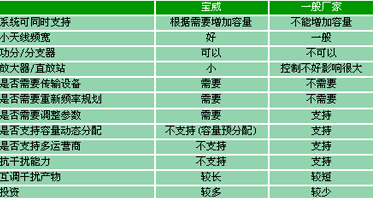

寶威分布系統與其它廠家比較：
射頻放大器與直放站的優點
●所有產品均由寶威公司提供全套整機散件組裝，以保證制成品具最優越的性能及最高的可靠性
一、為什么要建設室內分布系統：
由于無線市話系統RF(無線射頻)表現性能上固有的局限性，使其室內移動通信狀況存在一些需要完善的地方。
■ 覆蓋方面，由于建筑物自身的屏蔽和吸收作用，導致無線電波較大的傳輸衰耗，因此會出 現移動信號的弱場強區，甚至盲區。
■ 容量方面，由于小靈通手機使用密度較大，局部網絡容量不能滿足用戶需求，無線信道易 發生擁塞現象。
■ 質量穩定，建筑物高層空間極易存在無線頻率干擾，服務小區信號不穩定，頻繁切換，話 音質量難以保證，并出現掉話現象。另外，存在因干擾信號太強而導致無法呼入呼出的現 象。
二、實現室內覆蓋的方法：
實現室內覆蓋的技術方案可分為三種:
● 使用10mW RP室內基站
● 利用500mWCS室外基站(特別是使用雙極化板狀天線)
● 建設室內分布系統
室內分布系統的優越性：
■ 較好的覆蓋效果：一個500mW室內基站可掛接12～16根天線；可覆蓋6～8層樓宇。
■ 良好的經濟效應：無線網絡質量大大改善，因此可提高話務密度和總話務量，并吸引更多的新用戶，在短期內即可實現較好的投資回報。而且，UT斯達康公司還推出了3信道(1C3T)的500mW基站，可更加有效地降低室內覆蓋的造價。
■ 完整的解決方案：UT斯達康公司提供從勘測、設計、設備供應、施工、驗收等一整套完整的解決方案。
■ 輕松的網絡維護：維護和排障簡單；無需額外的網管軟件，就可以對室內基站進行管理。
各種方案配合使用、按需實施對于目標樓宇，確定采用何種解決方案的流程；
①設備運營商提出樓宇覆蓋要求
②UT斯達康公司對運營商的要求進行評估
③首先考慮在室外增補500mW基站(采用方案B)能否解決覆蓋要求？
④如果方案B不可行，那么在室內增補10mW基站(采用方案A)能否解決覆蓋要求？
⑤如果方案A仍不可行，那么就考慮“室內分布系統”(采用方案C)能否解決覆蓋要求？
⑥UT斯達康公司和設備運營商協商解決，以最終確定何種方案
⑦將方案信息及時反饋至設備運營商
三、室內覆蓋系統的組成
室內覆蓋系統主要由信號源和信號分布系統兩部分組成。
四、信號分布的基本方式
1. 無源天饋分布方式
通過無源器件和天線、饋線，將信號傳送和分配到室內所需環境，以得到良好的信號覆蓋。用于中小型地區。
2. 有源分布方式
通過有源器件(有源集線器、有源放大器、有源功分器、有源天線等)和天饋線進行信號放大和分配。
3. 光纖分布方式
主要利用光纖來進行信號分布。適合于大型和分散型室內環境的主路信號的傳輸。
4. 泄漏電纜分布方式
信號源通過泄漏電纜傳輸信號，并通過電纜外導體的一系列開口，在外導體上產生表面電流，從而在電纜開口處橫截面上形成電磁場，這些開口就相當于一系列的天線起到信號的發射和接收作用。它適用于隧道、地鐵、長廊等地形
五、 室內覆蓋系統的工程建設
室內覆蓋系統的建設可分為準備、設計、安裝、驗收、運行維護等階段。
準備工作是指由技術人員對建筑物內的無線信號進行測試，確定工程選點。準備工作是整個工程的發起階段，下述選點原則可供參考：
第一，盡量尋找室內信號不好、又有人流量的建筑物作為室內覆蓋選點的對象。
第二，選擇城區內知名的高層建筑進行覆蓋，如熱賣出租的寫字樓。就目前的網絡優化手段而言，對于高層空間的無線干擾及乒乓切換效應，沒有其它更為有效的解決方案。
第三，分析宏蜂窩話務情況、劃定高話務區域，然后在高話務區域?qū)ふ以拕?wù)熱點建筑，利用室內覆蓋系統吸收建筑物內的話務，從而緩解宏蜂窩容量方面的壓力。一般可選擇城區中心人流量大的商場、酒肆等，不論信號覆蓋情況如何，均考慮進行覆蓋。
設計考慮因素：
※ 信號源
※ 場強分布
※ 上行信噪比
※ 互調干擾
※ 上下行平衡
※ 傳輸和分配損耗
※ 施工難度
※ 造價
六、如何評價一個好的室內覆蓋系統：
1．以最少的設備滿足設計要求；
2．不會因增加室內覆蓋系統而影響整個網絡的性能；
3．兼容所有移動通信體制：CDMA800，GSM900，DCS1800，3G(2GHz頻段，增加新的系統簡單方便；
4．使用壽命長，具有遠程監控能力，管理維護方便；
5．綜合考慮性價比。
七、寶威室內覆蓋網絡介紹
隨著移動通信的普及化、用戶對服務質素的要求也隨之提高，因此產生對室內、隧道及地鐵內使用電話的要求。如果僅靠室外基站覆蓋，在室內將會存在接收不穩定及在地面下范圍無法接收的問題。同時，大量現代建筑物由于容量的原因更不能靠室外基站覆蓋。原始的解決方法是在該建筑物樓頂加設用于接收建筑物附近基站信號的真放站，但這種做法由于存在嚴重的身頻信號干擾問題，因而效果并不理想。
當移動運營商有多個系統時（如CDMA、GSM、DCSI800與3G、UMTS），要在有限的室內空間裝設多個獨立天饋線系統來分別輿不同系統的信號是不切實際的。寶威公司經過多年的研究，發展出寬頻多路室內及隧道覆蓋的系統處理方案，可把所有這些系統通過單個分布天線網絡傳輸，與此同時開發了相應的配套設備并已投入應用。
寶威寬頻射頻覆蓋網絡的解決方案是，當鐵路、隧道、大型建筑室內或地下需要引入PAS等信號時，可將各套系統的設備在同一機房連接到寶威射頻合路系統，經過射頻合路系統的處理，將多頻段、多載頻射頻信號合成一路干凈的、符合各個系統各自指標的信號輸出，再經過放大及選用合適分配比例的分路器，連接到共用的天饋線或泄露電纜對各處進行覆蓋，該種系統不僅解決了干擾問題，更會大幅度減少建造及維護成本，還可以把室內景觀的影響減至最少。
憑著先進的技術與豐富的經驗，寶威電子有限公司創新開發了一種混合型室內覆蓋系統技術。該種技術可最大限度地需要覆蓋的建筑物內提供連續、平均與無盲區的射頻信號覆蓋，令掉話率與過區切換特性大幅改善。這種技術已應用于埃信電信有限公司參與設計、調試及提供全套設備的包括香港會議展覽中心分布系統在內的多個室內隧道覆蓋工程中，技術優勢非常明顯。
八、寶威室內分布天線系統無源射頻器件的優點：
● 寬帶700MHz～2200MHz
● 極低的互調產物指標（-130dBc～150dBc）
● 低插損：0.2～0.3dB
● 低VSWR：1.1～1.3
● 放大器：高線性，滿功率輸出時互調指標可高達-60dBc
● 直放站：帶外抑制于±1MHz 時大于55dB；帶外雜散少于-50dBm
● 上下行噪聲系數：2～2.5dB
● 合路平臺采用模塊式設計便于系統擴展
射頻放大器與直放站的優點
●所有產品均由寶威公司提供全套整機散件組裝，以保證制成品具最優越的性能及最高的可靠性
