大型工業企業UPS解決方案(圖)

方案1:LDC DP系列工業型UPS
　　
　　艾迪森LDC數字化智能工業型超隔離在線式UPS,是針對大型工業企業特點而設計。

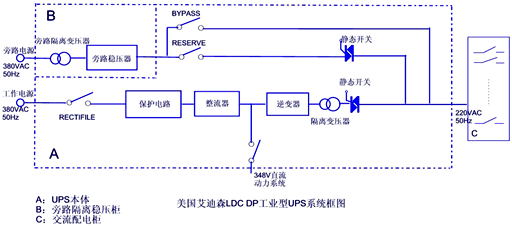

　　系統原理框圖

● 系統組成
※ UPS本體
　　包括:　整流器、逆變器、輸出隔離變壓器、靜態旁路開關、手動維修開關、控制單元、顯示單元等
※ 旁路隔離穩壓柜
　　包括：隔離變壓器、穩壓調壓器、控制儀表等
※ 配電柜
　　根據設計院要求定制　
● UPS技術特點
　　※ 整流器、充電器采用SCR設計, 轉換器、逆變器采用IGBT設計
　　※ 32位DSP數字控制技術
　　※ 可通過軟件程序進行參數控制
　　※ 快速充電設計
　　※ 高達0.85的輸入功率因數
　　※ 最多8臺的并聯冗余系統
　　※ 極高的整機效率
　　※ 低于15%的輸入電流畸變
　　※ 國際標準通訊協議
● UPS系統特點
　　※ 全內置設計
　　　 輸出隔離變壓器、手動、自動旁路全部設計在UPS主機內，無須外加或另外配置.
　　※ 全冗余設計
　　　整流器、逆變器、靜態旁路等主要部件的控制電源,及主控板之微處理器、散熱風機全部采用雙套冗余運行,任何單點故障不會影響整機運行。
　　※ 全中文化顯示
　　　 大屏幕LCD液晶顯示、UPS監控軟件全部中文化顯示, 操作簡單明了。使管理人員操作無語言障礙,一學就會。
　 ※ 全模塊化設計
　　　 即插即用功能性模塊化設計,維護維修容易,快速, 可大幅度的縮短保養時間。
　 ※ 全數字化控制
　　　 使用DSP及IGBT等控制及開關組件：有效增加系統穩定度及提高機器效率.
　 ※ 智能并聯熱備份
　　　 無須并機板, 只需一根通訊線, 兩臺主機即可并聯冗余運行.
　 ※ 人性化的操控設計
　　　 無程序式的操控限制,操作簡單,不同于其他品牌的UPS有嚴格的操作程序限制。
　 ※ 超寬輸入電壓
　　　在滿載的情況下,輸入電壓非常寬300VAC~500VAC,因此,在大多數UPS要靠電池放電才能保證輸出電壓穩定的情況下,它們還能夠按正常的方式運行.
　 ※ 智能監控及散熱風扇轉速控制：任何風扇的故障都可以在UPS面板或通過RS232接口監控到,風扇轉速能依負載狀況自動調整,延長風扇的使用壽命,減少噪聲。
　 ※ 靜態開關切換時間極短,為無擾動切換.采用32位DSP數字控制技術,及電流型檢測方式,將切換時間降為0.
　 ※ 資料記錄能力：每一個不正常狀況發生的資料及時間都會儲存在UPS里,因此用戶能夠清楚了解UPS發生的任何狀況,即使在沒有電源的情況下,儲存在UPS里的資料也不會被清掉。
　 ※ 網絡管理系統支持：HP OpenView, SUN SunNet Manager,IBM NetView, Novell NMS, Accton AccView, MegaTec SNMPView, Other SNMP Compliant NMSs.
　 ※ 智能通訊接口：一個RS232串口，四個RS485串口，一組干接點，可進行多種方式通訊。同時接駁SNMP裝置，實現遠程網絡管理。

方案2:LDC MP系列工業型UPS
　　
　　艾迪森LDC MP系列針對工業企業專用UPS/逆變器。采用交直流雙路輸入，提供安全、可靠、智能的供電系統。

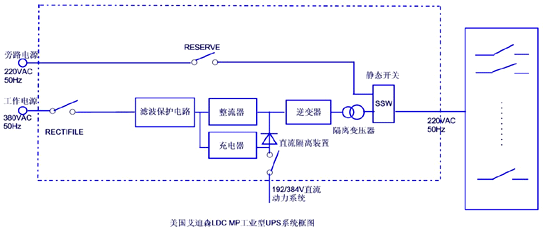

　　系統原理框圖

● 系統組成
※ UPS本體
　　包括: 輸出隔離變壓器、整流器、逆變器、靜態旁路開關、直流隔離二極管、控制單元、顯示單元等
※ 旁路隔離穩壓柜（選配）
　　包括：手動維修開關、隔離變壓器、穩壓調壓器、控制儀表等
※ 配電柜
　　根據設計院要求定制　
● UPS系統特點
　　※ 采用DSP控制技術及IGBT組件，大幅提高系統的可靠性
　　※ 采用獨特并聯技術，可實現多臺并聯
　　※ 交流輸出、旁路超級隔離
　　※ 過載能力、抗干擾能力強
　　※ 超寬交流輸入電壓范圍145V~315VAC
　　※ 超寬交流輸入頻率范圍45Hz~65Hz
　　※ 兩段式鎖相回路自動跟蹤與發電機完全兼容
　　※ 特殊五段過載保護及定功率設計，更適用于各種類型的負載
　　※ 中文液晶LCD顯示（可選）
　　※ 開機無浪涌電流
　　※ 24小時遠程自動叫修服務
　　※ 單一控制PC板設計，即提高了整機的可靠性，更便于機器的維修
　　※ 人性化的操控設計，使用安全方便，即使不按程序開機也不會造成UPS損壞
　　※ 完善的保護功能：過載、過溫、輸出短路、電池低電壓、電池高電壓，系統皆能自動關機
　　※ 智能通訊接口RS232，SNMP及干接點通訊方式可選
●UPSilon2000監控軟件
功能強大的智能通訊管理軟件UPSilon2000，使MP真正實現了多用途的通訊和監測。
※MP提供多種監測方式，包括一個RS232，及可選擇的SNMP網絡適配器，與UPSilon2000監控軟件共同組成智能化UPS供電系統。
※提供三種接點信號可供用戶自動化設備配合使用，對UPS故障、市電停電、電池低電壓進行遠程報警。
※數據圖形顯示UPS輸出/輸入電壓、頻率、負載、溫度及電池容量等資料的即時狀態。
※選配SNMP Adapter，可透過局域網或國際網絡進行遠端監控UPS，讓使用者可以不受空間的限制，更有效的管理電力。
※當UPS處于非正常狀態時，除精確的自動安全存檔、安全關機外，更增加多方位的自動警報傳送功能，包括自動傳呼、E-mail、呼叫手機等，在第一時間內，進行必要的應變處理。
※支援作業系統：Novell Netware, MS-DOS, Microsoft Windows 3.1, Microsoft Windows 95, Microsoft Windows 98, Microsoft Windows 2000, Microsoft Windows NT.
※支持網絡管理平臺：HP Open View，SUN SunNet Manager，IBM NetView, Novell NMS, Accton AccView, Other SNMP Compliant NMSs.
