臺達R系列機架式UPS電源保護方案(圖)
2005/12/21 15:39:03
中達電通股份有限公司 供稿
目前，機柜、機架式網絡產品正逐漸成為新的發展趨勢，適合機架式網絡產品的UPS也就應運而生。與此同時，隨著現代商務移動性能的增加，車載、艦載等需要固定設備的系統也迫切需要機架式UPS。

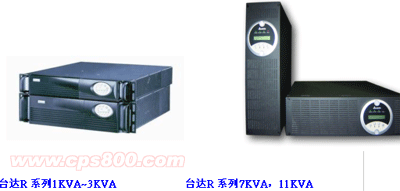

為此，臺達 (DELTA) 針對用戶的上述需求推出了全系列R系列機架式UPS，功率從1KVA到11KVA、標高僅2U到3U。是目前國內市場功率密度最高，體積最小，輸出功率因素最好的產品。這些產品特別適用于服務器、路由器、集線器和交換機等產品，是機架式服務器和網絡環境的理想電源保護方案，具有其獨特優點。
可靠性
雙變換在線式設計
可以完全過濾并消除輸入電源端的所有突波及干擾噪聲, 由UPS供應純凈的正弦波給用戶的重要設備, 并保證在市電掉電或復電時, 輸出電壓為零時間中斷。
在運行中，R系列機架式UPS提供自動升壓與自動降壓功能，確保電力輸出在限定范圍，而且高性能的浪涌抑制可吸收峰值電壓、線路噪音以及會造成數據丟失或硬件損壞的靜電，極大地避免故障隱患。同時，靜態旁路供給電路亦含有突波抑制和 EMI 濾波功能。
寬廣的電壓輸入范圍(120~280V)
寬廣的輸入電壓范圍可充分適應電力極端不穩定地區使用;使UPS可智能的依不同負載程度而選擇不同輸入電壓值 (120-156V可承受70%負載; 156-280V 可承受100% 負載)。也可以減少電池放電機率，從而延長電池壽命。
可規化雙機冗余備分
使用者可藉由雙機冗余備分, 使重要設備達到雙重保護供電功能。其中一臺UPS故障時, UPS系統一樣可以提供精密的正弦波電源供給。
遠程緊急斷電 (EPO)
可在緊急狀態下，以遠程開關裝置，將輸出立即切斷，并停止Inverter、PFC、Rectifier和Charger工作，防止危險近一步擴散。
全時間雷擊突波保護
R系列機架式UPS符合國際雷擊保護標準IEC1000-4-5與IEEE C62.41等級全時間雷擊突波保護，提供設備阻絕自然雷擊或突波危害的能力。
短路保護設計
R系列機架式UPS可提供精密儀器設備的最佳保護；UPS輸出發生短路時，UPS將自動停止電壓輸出，在短路狀態消除后，UPS會自動檢測啟動，繼續由逆變器正常供電。
可用性
高整機效率(>91%)
R系列機架式UPS產品采用了臺達創新的結構設計，效率大幅提高至91%以上，和傳統UPS只有75-85%的整機效率相比，本產品能更有效的運用電能效率,并節省電費。
使用者親善人機操作接口, 具電池開機功能
人性化的設計，7K /11K產品LCD控制面可依放置位置不同，調整到最佳角度, 操作簡單,信息一目了然,觸控式按鍵，清晰易懂的LED 及 LCD界面, 可完整顯示UPS狀態,負載,電池容量，電池更換指示等詳細信息，并可在電池壽命終止前提醒使用者進行電池更換; 降低因電池壽命終止造成的系統失效風險。
智能變速風扇,降低噪音,節省電費
R系列機架式UPS可依實際負載多寡，當時環境溫度高低來調整風扇轉速，不僅可為使用者節省能源，減少電費支出；并可有效抑制噪音，創造更舒暢的工作環境。
充電電流可以依需要選擇, 以延長電池使用壽命
長延時機型內附加強充電電流之充電器，使R系列機架式UPS可輕易的連接外接電池箱以延長UPS放電時間,符合客戶不同放電時間需求；
可管理性
利用微處理器技術執行自我偵測和 LCD 訊息顯示，以提供詳細的運轉狀態信息。
使用LED，LCD顯示UPS各項電壓、電流、負載及電池的狀態。當UPS故障時,會將故障訊息顯示LED，LCD上，給出視圖和聲音等告警方式，力求避免損失的發生。也便于維修。系統在預防方面，則采用了負載測量器。
標準配備RS232和各種狀態接點接口，適用于各類型計算機通訊。
R系列機架式UPS可提供基于多種通信方式的電源管理方案，透過RS232配合軟件,可監控UPS電壓、電流、負載及電池之狀態；另有Dry-Contact可遠程監視UPS AC/Back-up、Low Battery及Fault等非常直觀的狀態視圖。
內建SNMP插槽,可作網絡遠程監控
內置的SNMP插槽，可使R系列機架式UPS連接SNMP卡后，容易連上網絡使用；此SNMP卡使用HTTP與SNMP協議讓網管人員容易監管UPS。提升UPS遠程監控功能，并對其實施高效的管理。
電力監控軟件, 可對UPS作網絡及遠程監控
使用本公司的SMART2000 電力管理大師監控軟件，可對UPS進行監控，并依電源事件自動尋呼,發電子郵件,語音廣播,告警,及自動儲存檔案并按程序關閉服務器等功能，提升UPS遠程監控管理。
作為高端UPS產品的重要代表，臺達 (DELTA) R系列機架式UPS，為企業提供了真正健康的電源環境。相關數據顯示，臺達 (DELTA) R系列機架式UPS已經在大型行業中獲得了一定的成績。無論是在新疆財政廳，還是在廣西機要局，以及在其它電信級機房，我們都可以看到臺達 (DELTA) R系列機架式UPS的身影。
如果說，先進的技術和產品帶來了實現對用戶穩定電源環境需求的基礎，那幺，臺達 (DELTA)積極有效，遍布全國的服務網絡，也將為實現這一需求提供更穩定的支撐。
為此，臺達 (DELTA) 針對用戶的上述需求推出了全系列R系列機架式UPS，功率從1KVA到11KVA、標高僅2U到3U。是目前國內市場功率密度最高，體積最小，輸出功率因素最好的產品。這些產品特別適用于服務器、路由器、集線器和交換機等產品，是機架式服務器和網絡環境的理想電源保護方案，具有其獨特優點。
可靠性
雙變換在線式設計
可以完全過濾并消除輸入電源端的所有突波及干擾噪聲, 由UPS供應純凈的正弦波給用戶的重要設備, 并保證在市電掉電或復電時, 輸出電壓為零時間中斷。
在運行中，R系列機架式UPS提供自動升壓與自動降壓功能，確保電力輸出在限定范圍，而且高性能的浪涌抑制可吸收峰值電壓、線路噪音以及會造成數據丟失或硬件損壞的靜電，極大地避免故障隱患。同時，靜態旁路供給電路亦含有突波抑制和 EMI 濾波功能。
寬廣的電壓輸入范圍(120~280V)
寬廣的輸入電壓范圍可充分適應電力極端不穩定地區使用;使UPS可智能的依不同負載程度而選擇不同輸入電壓值 (120-156V可承受70%負載; 156-280V 可承受100% 負載)。也可以減少電池放電機率，從而延長電池壽命。
可規化雙機冗余備分
使用者可藉由雙機冗余備分, 使重要設備達到雙重保護供電功能。其中一臺UPS故障時, UPS系統一樣可以提供精密的正弦波電源供給。
遠程緊急斷電 (EPO)
可在緊急狀態下，以遠程開關裝置，將輸出立即切斷，并停止Inverter、PFC、Rectifier和Charger工作，防止危險近一步擴散。
全時間雷擊突波保護
R系列機架式UPS符合國際雷擊保護標準IEC1000-4-5與IEEE C62.41等級全時間雷擊突波保護，提供設備阻絕自然雷擊或突波危害的能力。
短路保護設計
R系列機架式UPS可提供精密儀器設備的最佳保護；UPS輸出發生短路時，UPS將自動停止電壓輸出，在短路狀態消除后，UPS會自動檢測啟動，繼續由逆變器正常供電。
可用性
高整機效率(>91%)
R系列機架式UPS產品采用了臺達創新的結構設計，效率大幅提高至91%以上，和傳統UPS只有75-85%的整機效率相比，本產品能更有效的運用電能效率,并節省電費。
使用者親善人機操作接口, 具電池開機功能
人性化的設計，7K /11K產品LCD控制面可依放置位置不同，調整到最佳角度, 操作簡單,信息一目了然,觸控式按鍵，清晰易懂的LED 及 LCD界面, 可完整顯示UPS狀態,負載,電池容量，電池更換指示等詳細信息，并可在電池壽命終止前提醒使用者進行電池更換; 降低因電池壽命終止造成的系統失效風險。
智能變速風扇,降低噪音,節省電費
R系列機架式UPS可依實際負載多寡，當時環境溫度高低來調整風扇轉速，不僅可為使用者節省能源，減少電費支出；并可有效抑制噪音，創造更舒暢的工作環境。
充電電流可以依需要選擇, 以延長電池使用壽命
長延時機型內附加強充電電流之充電器，使R系列機架式UPS可輕易的連接外接電池箱以延長UPS放電時間,符合客戶不同放電時間需求；
可管理性
利用微處理器技術執行自我偵測和 LCD 訊息顯示，以提供詳細的運轉狀態信息。
使用LED，LCD顯示UPS各項電壓、電流、負載及電池的狀態。當UPS故障時,會將故障訊息顯示LED，LCD上，給出視圖和聲音等告警方式，力求避免損失的發生。也便于維修。系統在預防方面，則采用了負載測量器。
標準配備RS232和各種狀態接點接口，適用于各類型計算機通訊。
R系列機架式UPS可提供基于多種通信方式的電源管理方案，透過RS232配合軟件,可監控UPS電壓、電流、負載及電池之狀態；另有Dry-Contact可遠程監視UPS AC/Back-up、Low Battery及Fault等非常直觀的狀態視圖。
內建SNMP插槽,可作網絡遠程監控
內置的SNMP插槽，可使R系列機架式UPS連接SNMP卡后，容易連上網絡使用；此SNMP卡使用HTTP與SNMP協議讓網管人員容易監管UPS。提升UPS遠程監控功能，并對其實施高效的管理。
電力監控軟件, 可對UPS作網絡及遠程監控
使用本公司的SMART2000 電力管理大師監控軟件，可對UPS進行監控，并依電源事件自動尋呼,發電子郵件,語音廣播,告警,及自動儲存檔案并按程序關閉服務器等功能，提升UPS遠程監控管理。
作為高端UPS產品的重要代表，臺達 (DELTA) R系列機架式UPS，為企業提供了真正健康的電源環境。相關數據顯示，臺達 (DELTA) R系列機架式UPS已經在大型行業中獲得了一定的成績。無論是在新疆財政廳，還是在廣西機要局，以及在其它電信級機房，我們都可以看到臺達 (DELTA) R系列機架式UPS的身影。
如果說，先進的技術和產品帶來了實現對用戶穩定電源環境需求的基礎，那幺，臺達 (DELTA)積極有效，遍布全國的服務網絡，也將為實現這一需求提供更穩定的支撐。
