ADI日前發布首款面向3G/4G、Wimax應用的差分放大器(圖)

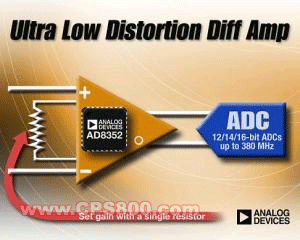

　　美國模擬器件公司(ADI)日前發布首款差分放大器，能夠有效驅動無線基礎設施系統的高速模數轉換器(ADC)，并達到超低失真性能。AD8352作為ADI擴展種類的射頻IC系列最新成員，適合用于驅動下一代3G和4G蜂窩、寬帶WiMAX無線基礎設備中使用在最高實際中頻(IF)條件下的12bit～16bit ADC。

　　AD8352驅動高速ADC達380MHz，超過同類差分放大器能達到的100MHz，具有保持優越性能的能力。

　　在目前要求嚴格的無線應用中，降低ADC驅動器的失真是高頻條件下提高系統性能的關鍵，因為這樣有助于保證ADC的無雜散動態范圍(SFDR)和信噪比(SNR)性能，且能將射頻(RF)設計中的IF元件數量減少至最少，降低了諸如無線基站應用中的功耗、成本、元件數量和PCB面積，并提高系統級的性能。

　　ADI稱，在高工作頻率條件下，AD8352達到超低失真特性(180MHz條件下為82dBc HD3)，ADI采用了內部抵消方案和XFCB-3TM技術(ADI專有的硅鍺絕緣體上硅制造工藝)。AD8352除了具有超低失真，還有很高的線性度(41 dBm OIP3)，靜態電流消耗僅為37 mA，采用小型3mm×3mm LFCSP封裝。

　　與傳統的差分放大器相比，AD8352具有隔離的增益級，允許用戶通過一只外部電阻器來設置要求的增益，節省了大量的設計時間并且增加了靈活性。隔離的增益級允許用戶能夠獨立于噪聲和輸入的匹配需求而改變增益。AD8352非常適合用于從單端到差分的轉換，可用作差分RF和IF增益模塊，也可用作連接差分器件(例如SAW濾波器)的接口。

　　ADI公司RF和網絡器件部產品線總監Peter Real說：“例如，許多3G基站接收器設計通過采用高速ADC和單級的高IF下變頻器件來降低系統成本并且提高性能。將低失真的AD8352與12bit和14bit的ADC(例如ADI公司的AD9445, AD9246和AD9233)配套使用，意味著基站設計工程師無需再降低信號處理性能。”

　　AD8352差分放大器現在可提供產品樣片，將于2006年1月開始量產。其千片訂量報價為3.49美元/片。
