意法半導體推出一系列單片電機驅動器產品(圖)

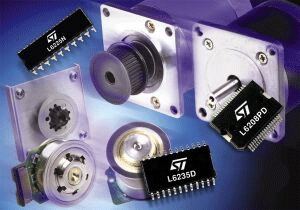

　　意法半導體(ST)公司日前推出一系列單片電機驅動器產品，該系列產品構成了一個適合各種應用的開放可升級的電機控制解決方案的核心。新的powerSPIN平臺利用ST的智能功率技術和產品，包括適合驅動直流電機、步進電機和無刷直流電機的驅動器，以及全套的支持工具，包括評估板、PC軟件及詳實的應用說明書。該系列驅動器包括L6205和L6225、L6206和L6226、L6207和L6227、用于兩相直流或雙極步進電機的L6208和L6228，以及用于直流無刷電機的L6235和L6229。

　　PowerSPIN產品采用ST的BCDIII制造工藝，在同一個芯片上集成了雙極、CMOS和絕緣DMOS結構，是一個高度耐用的經過驗證的60V混合信號智能功率技術，它允許在一個單片內集成電機驅動所需的全部控制和功率電路。這種集成規模減少了外部元器件的數量，同時，已集成在片內的保護診斷電路提高了驅動器的可靠性、耐用性和易用性。

　　以L6208為例，該驅動器集成了驅動一個兩相步進電機所需的全部電路，包括一個雙相DMOS全橋、執行斬波調整的關斷時間PWM恒流控制器，以及產生步進序列信號的相位序列發生器。同樣，驅動三相無刷直流電機的L6235集成一個三相DMOS電橋和關斷時間PWM恒流控制器，以及單端霍爾傳感器的解碼邏輯電路，該傳感器用于產生功率級所需的序列信號。這兩個器件都具有熱關斷功能，其高壓側功率MOSFET具有無功耗的過流保護功能。

　　新的powerSPIN平臺可以在所選器件與應用需求之間實現最佳匹配，不再需要昂貴的過高的技術要求。ST提供兩類額定電流不同的引腳對引腳兼容的PowerSPIN產品，L620x和L6235器件的最大額定電流為5.6A (2.8ARMS)，而L622x器件的最大額定電流為2.8A (1.4ARMS)。設計人員容易把這些器件并聯起來，將峰值電流和RMS的額定值提高一倍。結合極寬的工作電壓范圍(8V—52V)，各種類型的產品封裝(包括PowerDIP24、PowerSO36、SO24)，powerSPIN平臺能夠滿足各種電機控制需求，如工廠自動化(拾放/X-Y軸定位)、自動售貨機(自動取款機和自動食品售貨機)、辦公設備(打印機、復印機和掃描儀)和醫療設備。

　　該系列器件的支持工具包括一個叫做practiSPIN的評估環境，它由評估板和軟件組成，軟件用于提供PC機與電機驅動器的接口，并執行對功耗和散熱分析的仿真功能。

　　所有該系列產品器件現已量產。訂購1,000件的價格在3到8.5美元不等，L205PD價格為5.8美元，L6208PD價格為8美元，L6225D價格為3.3美元，L6228D價格為4.55美元。以上價格僅供參考。
