銀行用戶電源解決方案(圖)
2005/7/5 16:27:44
深圳市捷益達電子有限公司 供稿
一．前言
隨著經濟水平的不斷提高，銀行業務越來越廣泛地深入到國民經濟和人民生活的各個方面。 目前銀行都是網絡化運行，但由于各個地區的銀行系統建設的時間不一樣，而且伴隨著銀行新業務的增加，如網絡銀行、手機銀行、自助銀行等業務的迅速開展，以及ATM、POS、網上銀行、無紙辦公（電子郵件）等內容。網絡不間斷成為銀行服務的一項重要的業務。在信息技術的推動下，計算機網絡技術成為各種電子業務的基礎，計算機主機的電源供電系統是銀行業務正常運行的基本保障。
UPS保護所有的網絡節點、獨立工作站、服務器、數據中心以及其他一些重要的設備，保證它們能夠安全、平穩的運行，使銀行業務正常工作。
二．銀行高性能的電源保護應從以下幾方面加以考量
1．可靠性：
UPS不間斷電源主要保護的是銀行網絡關鍵的網絡通訊設備及服務器，對UPS本身的可靠性要求很高。
2．可管理性：
和其它的網絡設備一樣，保證UPS的高可管理性才能確保設備的正常運行與安全。
3．可維護性：
UPS從災難事件中恢復過來的能力保障了銀行網絡系統的持續可運行性能。 在銀行網絡關鍵應用中，高性能的電源保護是非常重要的。
三．UPS保護方案
1． 中心機房：
中心機房作為清算系統的核心，其電源保護必須可靠，同時管理員能方便管理UPS電源。捷益達公司的UPS保證系統不間斷運行，確保清算系統安全可靠。 采用先進的UPS網絡監控附件：Web/SNMP卡，管理員可以在任何時間、任何地點，通過多種界面，如Web瀏覽器、SNMP、Telnet以及電話撥號方式，遠程管理UPS。
2． 網點：
考慮網點計算機分散布置、提高UPS系統方案的可靠性以及降低配電布線的成本，網點的電源保護采用了分散保護的方案。采用一臺UPS保護一臺或者兩臺網點機，不同的網點機分別用不同的UPS保護，在某臺UPS發生故障情況下，其它UPS保護的網點機仍然能正常工作。JEIDAR UPS采用先進的網絡監控附件：Web/SNMP卡，管理員隨時隨地方便全網所有管理UPS，降低管理費用。
3． 商業銀行路由器：
采用獨立UPS保護商業銀行路由器，這樣就能夠在需要對路由器進行復位時，通過Web/SNMP卡遠程操作路由器。
UPS均可根據需要配置長延時系統。
四．電源防雷：一般分為三級
根據國際電工委員會防雷標準IEC1024-1把防雷器分為外部防雷系統和內部防雷系統兩個部分。外部防雷系統是指對直接雷擊的防護系統；內部防雷系統是指雷電電磁脈沖的防護系統。 其中防雷器屬于是內部防雷，也叫感應雷。感應雷入侵機房和計算機網絡系統的途徑有：交流電源380V、220V、信號傳輸通道引入三方面，其中大部分為交流電源引入。

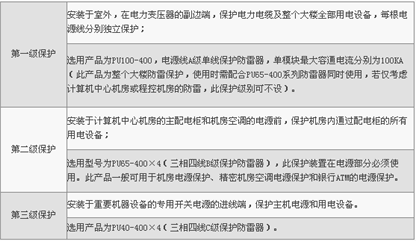

三級電源防雷
信號防雷：
用戶在信號部分需要防雷的設備主要有：
① 各種終端：小型機、服務器、PC、打印機；使用ETRJ45-100A，如果機器串口上也連接有設備則應選用RS232-25A或SD09；
② 局域網：包括細纜（使用Coaxb-E2/MF）、雙絞線（使用ETRJ45-100A）；
③ 通訊設備：路由器、GTS異步終端服務器、MODEM、撥號線；
④ ATM（銀行系統的ATM的配電部分和信號部分都應加裝防雷設備），配電部分選用
PU65-400×4，兩端雙絞線選用ETRJ45-100A進行保護。
JEIDAR高性能電源保護方案系統架構：
一個完整的電源保護方案，還應包括與之相輔的軟件與附件的配備。JEIDAR的高性能電源保護方案由三個部分組成：
1． 高可靠性的UPS產品
JEIDAR全系列產品的平均無故障時間為30萬小時以上，其RP、JY系列的UPS等幾個系列均有各自獨特的技術可進一步提高其可靠性（如并機等）。
2． 服務器的電源監控管理及事件響應系統
該系統通過建立UPS與被保護的服務器之間的串行通訊，實現服務器操作系統及關鍵應用程序的安全保護以及對多種電力電源/UPS事件的迅速反應。
3． 計算機網絡的UPS管理方案
采用標準的網絡通訊手段建立管理端（系統管理員）到被管理端（UPS）的數據通路，實現真正意義上的UPS管理網絡化，使系統管理員能夠隨時隨地的掌握UPS的運行信息，對UPS實行靈活而有效的管理。
銀行網絡中需要UPS電源保護的業務關鍵點：
金融系統包括：網上銀行、網上股票交易、銀行自助服務 ATM、基于Web的WebATM 、Internet 經紀業務等。
五．銀行大型UPS的配置
銀行大型機房內的設備主要由冗余備份的交易處理主機、存儲設備以及用于連接中心機房和各個分中心的網絡交換設備組成。由于銀行主機運行的應用系統多數基于Unix操作系統，因此對供電系統的可用性要求極高，如果發生意外的斷電事故，輕則影響當前的業務，重則會造成系統數據丟失，造成直接經濟損失和銀行信譽的間接損失。
隨著經濟水平的不斷提高，銀行業務越來越廣泛地深入到國民經濟和人民生活的各個方面。 目前銀行都是網絡化運行，但由于各個地區的銀行系統建設的時間不一樣，而且伴隨著銀行新業務的增加，如網絡銀行、手機銀行、自助銀行等業務的迅速開展，以及ATM、POS、網上銀行、無紙辦公（電子郵件）等內容。網絡不間斷成為銀行服務的一項重要的業務。在信息技術的推動下，計算機網絡技術成為各種電子業務的基礎，計算機主機的電源供電系統是銀行業務正常運行的基本保障。
UPS保護所有的網絡節點、獨立工作站、服務器、數據中心以及其他一些重要的設備，保證它們能夠安全、平穩的運行，使銀行業務正常工作。
二．銀行高性能的電源保護應從以下幾方面加以考量
1．可靠性：
UPS不間斷電源主要保護的是銀行網絡關鍵的網絡通訊設備及服務器，對UPS本身的可靠性要求很高。
2．可管理性：
和其它的網絡設備一樣，保證UPS的高可管理性才能確保設備的正常運行與安全。
3．可維護性：
UPS從災難事件中恢復過來的能力保障了銀行網絡系統的持續可運行性能。 在銀行網絡關鍵應用中，高性能的電源保護是非常重要的。
三．UPS保護方案
1． 中心機房：
中心機房作為清算系統的核心，其電源保護必須可靠，同時管理員能方便管理UPS電源。捷益達公司的UPS保證系統不間斷運行，確保清算系統安全可靠。 采用先進的UPS網絡監控附件：Web/SNMP卡，管理員可以在任何時間、任何地點，通過多種界面，如Web瀏覽器、SNMP、Telnet以及電話撥號方式，遠程管理UPS。
2． 網點：
考慮網點計算機分散布置、提高UPS系統方案的可靠性以及降低配電布線的成本，網點的電源保護采用了分散保護的方案。采用一臺UPS保護一臺或者兩臺網點機，不同的網點機分別用不同的UPS保護，在某臺UPS發生故障情況下，其它UPS保護的網點機仍然能正常工作。JEIDAR UPS采用先進的網絡監控附件：Web/SNMP卡，管理員隨時隨地方便全網所有管理UPS，降低管理費用。
3． 商業銀行路由器：
采用獨立UPS保護商業銀行路由器，這樣就能夠在需要對路由器進行復位時，通過Web/SNMP卡遠程操作路由器。
UPS均可根據需要配置長延時系統。
四．電源防雷：一般分為三級
根據國際電工委員會防雷標準IEC1024-1把防雷器分為外部防雷系統和內部防雷系統兩個部分。外部防雷系統是指對直接雷擊的防護系統；內部防雷系統是指雷電電磁脈沖的防護系統。 其中防雷器屬于是內部防雷，也叫感應雷。感應雷入侵機房和計算機網絡系統的途徑有：交流電源380V、220V、信號傳輸通道引入三方面，其中大部分為交流電源引入。
三級電源防雷
信號防雷：
用戶在信號部分需要防雷的設備主要有：
① 各種終端：小型機、服務器、PC、打印機；使用ETRJ45-100A，如果機器串口上也連接有設備則應選用RS232-25A或SD09；
② 局域網：包括細纜（使用Coaxb-E2/MF）、雙絞線（使用ETRJ45-100A）；
③ 通訊設備：路由器、GTS異步終端服務器、MODEM、撥號線；
④ ATM（銀行系統的ATM的配電部分和信號部分都應加裝防雷設備），配電部分選用
PU65-400×4，兩端雙絞線選用ETRJ45-100A進行保護。
JEIDAR高性能電源保護方案系統架構：
一個完整的電源保護方案，還應包括與之相輔的軟件與附件的配備。JEIDAR的高性能電源保護方案由三個部分組成：
1． 高可靠性的UPS產品
JEIDAR全系列產品的平均無故障時間為30萬小時以上，其RP、JY系列的UPS等幾個系列均有各自獨特的技術可進一步提高其可靠性（如并機等）。
2． 服務器的電源監控管理及事件響應系統
該系統通過建立UPS與被保護的服務器之間的串行通訊，實現服務器操作系統及關鍵應用程序的安全保護以及對多種電力電源/UPS事件的迅速反應。
3． 計算機網絡的UPS管理方案
采用標準的網絡通訊手段建立管理端（系統管理員）到被管理端（UPS）的數據通路，實現真正意義上的UPS管理網絡化，使系統管理員能夠隨時隨地的掌握UPS的運行信息，對UPS實行靈活而有效的管理。
銀行網絡中需要UPS電源保護的業務關鍵點：
金融系統包括：網上銀行、網上股票交易、銀行自助服務 ATM、基于Web的WebATM 、Internet 經紀業務等。
五．銀行大型UPS的配置
銀行大型機房內的設備主要由冗余備份的交易處理主機、存儲設備以及用于連接中心機房和各個分中心的網絡交換設備組成。由于銀行主機運行的應用系統多數基于Unix操作系統，因此對供電系統的可用性要求極高，如果發生意外的斷電事故，輕則影響當前的業務，重則會造成系統數據丟失，造成直接經濟損失和銀行信譽的間接損失。
