國半推出首款設有預增強功能的4通道LVDS緩沖器(圖)

　　美國國家半導體公司(National Semiconductor Corporation，簡稱國半)日前宣布推出兩款低功率高性能緩沖器/中繼器——DS90LV004和SCAN90004。這是該公司低電壓差分信號傳輸(LVDS)芯片系列的兩款最新產品。

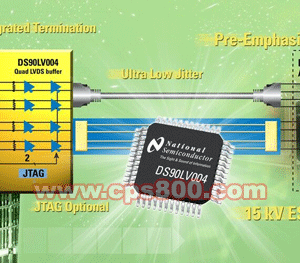

　　國半的DS90LV004和SCAN90004芯片據稱為第一款設有可配置輸出預增強、帶電插接保護及15kV靜電釋放保護功能的1.5Gbps 4通道緩沖器，可以加強底板及電纜的抗干擾能力，使現場可編程門陣列(FPGA)及專用集成電路(ASIC)傳送的信號完整無缺。這款芯片的應用范圍包括電信、數據通信、工業系統、醫療設備、汽車電子系統及辦公室圖像系統等。系統設計工程師可以利用SCAN90004芯片的IEEE 1149.6 (JTAG)測試功能，為其新設計的系統添加系統測試能力。

　　4通道的DS90LV004緩沖器可以通過普通的底板或簡單的電纜配置驅動高達4個LVDS時鐘及/或數據通道。由于這款芯片的差分輸入電壓范圍較為廣闊，因此很易接受LVDS、低電壓正射極耦合邏輯(LVPECL)或電流模式邏輯的輸入電平，而且輸出電平完全符合LVDS的規格要求。DS90LV004芯片的數據傳輸率高達1.5Gbps，而且系統設計工程師更可利用這款芯片的可配置輸出預增強功能將輸出加以“過驅動”，以便為容易出現信號漏失的互連線路提供補償。此外，DS90LV004芯片的靜電釋放保護能力高達15kV。對于必須盡量節省用電的應用(如冗余應用)，若芯片的4條通道都暫停操作，系統可以通過低功耗模式將功耗降至最低。

　　SCAN90004芯片擁有與DS90LV004芯片完全相同的功能，也同樣設有符合IEEE 1149.1與1149.6 (JTAG)標準的測試功能，因此同樣可以核實系統的高速差分線路是否符合標準。這些JTAG測試功能可將現有系統或電路板JTAG總線的應用范圍擴大至包括高速混合信號系統在內。

　　DS90LV004和SCAN90004芯片都采用48引腳TQFP封裝，已有大量現貨供應。兩款芯片都以1,000顆為采購單位，DS90LV004芯片的單顆價為4.95美元(僅供參考)，而設有JTAG功能的SCAN90004芯片的單顆價則為5.20美元(僅供參考)。這兩款芯片都有不含鉛封裝可供選擇，而有關的評估電路板已接受訂購。
