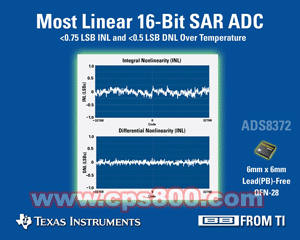

德州儀器(TI)公司近日推出一款線性度最好的16位逐次逼近(SAR)模數轉換器(ADC)——ADS8372。該器件在整個溫度范圍-40℃到85℃內，具有16位不丟失碼的性能，數據速率達600KSPS，INL小于0.75LSB (最大)，DNL小于0.5LSB (最大)。該器件適用于自動測試設備(ATE)、醫療成像、光纖網絡、高速控制回路和高分辨率數據采集系統的實時應用。
ADS8372具有片內基準電壓源和基準緩沖器，無需外接有源元件。此外，它還具有全差分假雙極輸入范圍，包括有16位基于電容的SAR ADC架構，有內置的取樣和保持，4.096V內部基準電壓源和基準緩沖器，以及轉換時鐘。器件提供高速CMOS SPI兼容的串行接口，時鐘速度高達40MHz。
新產品的其它關鍵特性包括±0.2ppm/℃失調漂移，94dB的信噪比(SNR)，120dB的無毛刺動態范圍(SFDR)，600KSPS的功耗為110mW (在睡眠模式僅為15mW，關斷時為10μW)。
ADS8372最適合和TI的高性能TMS320 DSP平臺一起工作。TI還有各種高速放大器，如THS4031和THS4131，很適合用來驅動ADS8372的模擬輸入。此器件是符合RoHS標準的”綠色”器件，采用6×6mm QFN-28封裝。1,000片訂購的單價為13美元(僅供參考)。TI公司也提供評估模塊。
ADS8372具有片內基準電壓源和基準緩沖器，無需外接有源元件。此外，它還具有全差分假雙極輸入范圍，包括有16位基于電容的SAR ADC架構，有內置的取樣和保持，4.096V內部基準電壓源和基準緩沖器，以及轉換時鐘。器件提供高速CMOS SPI兼容的串行接口，時鐘速度高達40MHz。
新產品的其它關鍵特性包括±0.2ppm/℃失調漂移，94dB的信噪比(SNR)，120dB的無毛刺動態范圍(SFDR)，600KSPS的功耗為110mW (在睡眠模式僅為15mW，關斷時為10μW)。
ADS8372最適合和TI的高性能TMS320 DSP平臺一起工作。TI還有各種高速放大器，如THS4031和THS4131，很適合用來驅動ADS8372的模擬輸入。此器件是符合RoHS標準的”綠色”器件，采用6×6mm QFN-28封裝。1,000片訂購的單價為13美元(僅供參考)。TI公司也提供評估模塊。
