ZXA10 MSAN典型組網方案(圖)

　　為了提供全面業務的承載，并保證不同業務的QoS，以及必要的可靠性和安全性，ZXA10 MSAN充分考慮目前的網絡資源，提供了豐富的組網方案。

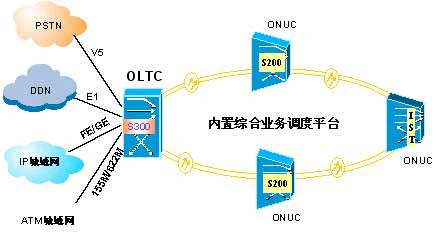

1. 內置“綜合業務調度系統”組網方案

　　ZXA10 MSAN綜合業務調度系列產品S300、S200，體積小、容量大，具備業界領先的集成度，提供了豐富的資源管理和調度能力。此方案不僅可以提供靈活的組網結構、強大的業務承載及擴容能力，還可以通過擴展RPR功能，實現向全I(xiàn)P網絡的過渡。

　　根據業務需求、業務量以及光纖資源情況，可靈活組建環形、鏈形、樹形等結構的網絡，以及各種形式的組合。

　　組網特點：

　　提供了強大的寬窄帶業務接入及調度能力，業務比例可隨意調整，方便用戶規劃；
　　強大的等同MSTP功能，為其他設備提供傳輸通道，減少空間占用及設備投資；
　　寬窄帶業務統一光端口傳送，減少光纖資源占用，方便網絡規劃；
　　適用于新建綜合業務接入網的區域。

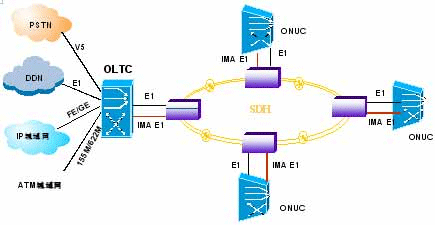

2. SDH組網——E1接口方式

　　對于已建有SDH網絡，且其傳送能力依然可以滿足當前寬帶業務需求的地區，ZXA10 MSAN系統提供了基于現有SDH組網的解決方案，保護原有投資。

　　ZXA10 MSAN系統ONUC設備支持將寬帶業務封裝成IMA E1方式，利用現有SDH網絡的E1資源，同時進行寬帶、窄帶業務的承載，實現現有的SDH傳送網上進行綜合業務傳送。

　　組網特點：

　　利用已有的SDH傳輸上尚余的E1資源，提供寬窄帶業務的接入；
　　無需重復建網，快速接入用戶；
　　適用于寬帶業務量較少的區域。

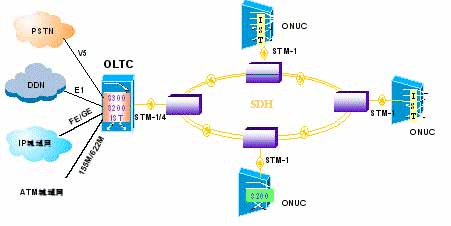

3.“光網互動”組網方案

　　利用SDH的E1資源組網，雖然節省了MSTP的投資，挖掘了SDH網絡的潛力，但隨著寬帶業務量的增加，會大量占用SDH的E1資源，因此IMA E1方式不適合大規模使用。

　　那么是否有其它選擇呢？ZXA10 MSAN提出了全新的“光網互動”組網方案，即通過內置綜合業務調度模塊所提供的STM-1/4光口與原有的傳輸網絡對接，實現業務上傳。

　　ZXA10 MSAN內置綜合業務調度模塊提供標準的SDH幀格式的光接口，可與任意SDH設備光口對接。系統可根據ONUC資源配置的情況，在SDH傳輸網中分配相應的VC-12、VC-3或VC-4資源通道，不需要占用整個155M/622M的傳輸資源。

　　組網特點：

　　可利用現有傳輸資源，不需要升級，節省投資；
　　傳輸通道資源可以根據需求靈活分配；
　　綜合業務接入網內置傳輸模塊，安裝、維護簡單，投資更小。
