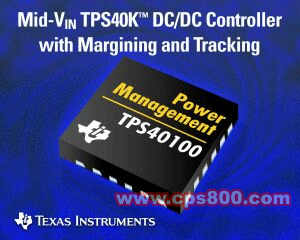

日前，德州儀器(TI)宣布推出一款具有創新性排序與輸出電壓容限功能的同步DC/DC 降壓控制器——TPS40100。該款單芯片解決方案通常用于模塊或板上電源，通過多個輸出電壓可以減少4.5V～18V電信及網絡電源系統的外部電路數量。此外，還可將該控制器集成到未來的POLA插入式電源模塊中。
TI的TPS40100控制器支持當前高性能電源系統的三種通用排序方案——順序排序、比例排序和同時排序，從而顯著簡化設計。根據該靈活性，設計人員可采用多種輸出電壓有效滿足復雜系統的各種排序需求，而不必為每種應用都配置不同的控制器。在電源排序需求改變的情況下，只要在設計中期改變DSP或現場可編程門陣列 (FPGA)，不必重新設計整套電源系統。
利用該器件的電源狀態良好指示功能，TPS40100可以實現順序排序方案，其中單個電源輸出電壓可以在下一個電源電壓上升之前呈斜坡上升并最終達到穩壓。通過軟啟動電容器，TPS40100能夠?qū)崿F(xiàn)比例方案，兩個電源電壓同時按比例升高直至正常穩壓。最后，通過該器件的集成放大器還可高效實施同時排序方案。
除了能夠支持各種排序方案外，TPS40100還集成了簡便的容限升降控制功能，以使電源系統設計人員能夠暫時將輸出電壓調至高于或低于額定穩壓。通過兩個數字輸入引腳，用戶可將電源容限升高±5%或降低±3%。
TPS40100可有效管理高達15A的電源，峰值效率達90%。除此之外，具有片上自適應柵極驅動器的同步峰值電流模式控制器還可提供峰值電流模式控制環路，以便為能夠適應輸出電容的大范圍變化實現簡單補償。為了改善負載穩壓，獨立的電源接地與信號接地引腳均可提供高精度遠程負載傳感。
該器件擁有適用于當今電源的所有監控功能，其中包括預偏置啟動功能、可編程欠壓鎖定(UVLO)、無損DCR電流傳感、電源狀態良好指示器、同步輸入、可編程過電流保護及熱關斷。
TPS40100 控制器采用24引腳QFN封裝，現已開始批量供貨，目前可通過TI及其授權分銷商進行訂購，批量為1,000片時，零售單價為1.45美元(僅供參考)。TI簡單易用的TPS40100 TPS40K設計軟件預計將于2005年第三季度上市。
TI的TPS40100控制器支持當前高性能電源系統的三種通用排序方案——順序排序、比例排序和同時排序，從而顯著簡化設計。根據該靈活性，設計人員可采用多種輸出電壓有效滿足復雜系統的各種排序需求，而不必為每種應用都配置不同的控制器。在電源排序需求改變的情況下，只要在設計中期改變DSP或現場可編程門陣列 (FPGA)，不必重新設計整套電源系統。
利用該器件的電源狀態良好指示功能，TPS40100可以實現順序排序方案，其中單個電源輸出電壓可以在下一個電源電壓上升之前呈斜坡上升并最終達到穩壓。通過軟啟動電容器，TPS40100能夠?qū)崿F(xiàn)比例方案，兩個電源電壓同時按比例升高直至正常穩壓。最后，通過該器件的集成放大器還可高效實施同時排序方案。
除了能夠支持各種排序方案外，TPS40100還集成了簡便的容限升降控制功能，以使電源系統設計人員能夠暫時將輸出電壓調至高于或低于額定穩壓。通過兩個數字輸入引腳，用戶可將電源容限升高±5%或降低±3%。
TPS40100可有效管理高達15A的電源，峰值效率達90%。除此之外，具有片上自適應柵極驅動器的同步峰值電流模式控制器還可提供峰值電流模式控制環路，以便為能夠適應輸出電容的大范圍變化實現簡單補償。為了改善負載穩壓，獨立的電源接地與信號接地引腳均可提供高精度遠程負載傳感。
該器件擁有適用于當今電源的所有監控功能，其中包括預偏置啟動功能、可編程欠壓鎖定(UVLO)、無損DCR電流傳感、電源狀態良好指示器、同步輸入、可編程過電流保護及熱關斷。
TPS40100 控制器采用24引腳QFN封裝，現已開始批量供貨，目前可通過TI及其授權分銷商進行訂購，批量為1,000片時，零售單價為1.45美元(僅供參考)。TI簡單易用的TPS40100 TPS40K設計軟件預計將于2005年第三季度上市。
