恒流恒壓控制模塊應用(圖)

產品介紹：
　
　　晶閘管恒流恒壓控制模塊是高度集成的反饋控制穩流穩壓系統，內置大功率晶閘管芯片、移相控制電路、反饋控制電路、保護電路和線性電壓、電流傳感器，是新一代高科技電力調控產品.。該模塊能在控制信號控制下完成恒流恒壓功能，可由用戶按要求設置恒流、恒壓的先后順序、恒定電流、恒定電壓值。具有過流、過壓、缺相保護，保證用電設備和模塊安全。

產品用途：

　　1．電動機、發電機的勵磁電源；
　　2．蓄電池充放電；
　　3．各種工業穩壓穩流電源；
　　4．大功率整流電源裝置的前級調壓；
　　5．三相整流設備;
　　6．直流屏;
　　7．電鍍設備;
　　8．恒流恒壓控制設備。

典型應用：

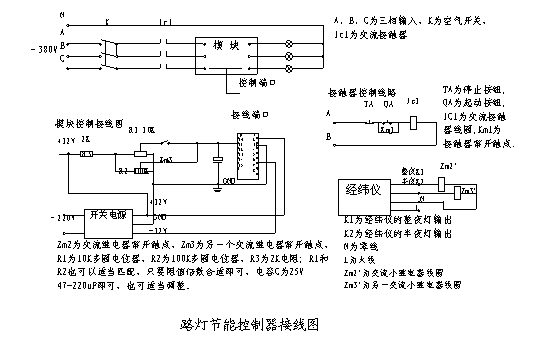

　　1．路燈節能控制器

電路說明： 該電路主要由恒壓模塊及經緯儀組成,可實現在每天不同時刻輸出不同電壓。在需要高亮度時，輸出高電壓；在需要低亮度時，輸出低電壓。從而達到節約電能的目的。

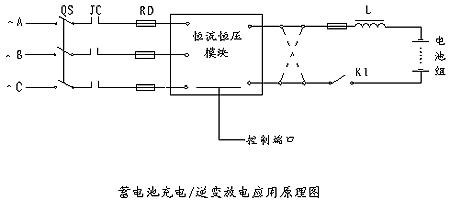

　　2．蓄電池充電、逆變放電

電路說明：此裝置由恒流恒壓模塊、換相開關、平波電抗器組成。在逆變放電時，如交流側斷電，直流側會通過晶閘管形成回路，瞬間通過大電流，導致保險絲燒毀，為防止這一現象發生，必須先斷開直流側開關，再斷開交流側電源。

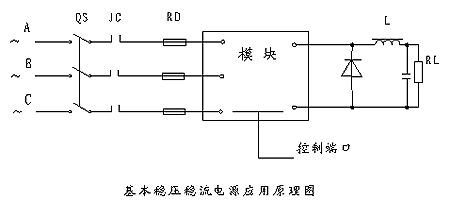

　　3．基本穩壓穩流電源

電路說明：穩流穩壓電路集成于模塊內部，外圍元件簡單，輸出電壓連續可調。

應用領域：廣泛應用于直流電動機、發電機勵磁、蓄電池充電、激光電源、路燈節能、弧焊機電源、充磁設備、UPS電源等。

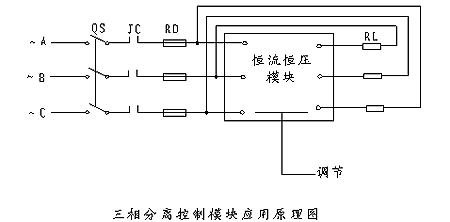

　　4． 恒流恒壓三相分離控制模塊的應用

電路說明：此電路負載為三角形連接方法，模塊內部對三相電壓自動檢測，且實現三相分別控制。

應用領域：適合于電網三相電壓不平衡或負載不對稱場合下的三角形接線負載。

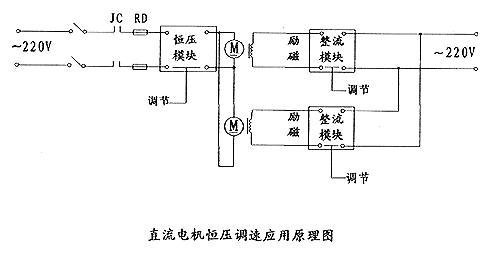

　　5．直流電機恒壓調速

電路說明：在電機正常運轉時，保持恒速。通過改變圖示勵磁正負極，可實現輕載電機反轉。
