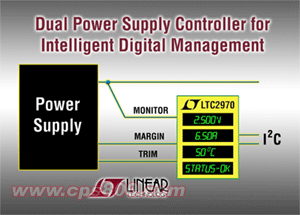

凌特公司推出用于在高可用性系統中對電源進行數字管理的雙 I2C 電源監視器和裕度控制器 LTC2970。該器件為數字電源管理提供了最佳的數字與模擬的融合。其 I2C 數字接口、14 位 ADC、高準確度基準和電流輸出 DAC 向數字電源設計師們提供了他們所需的功能：模擬電源的數字控制。LTC2970 可與大多數電源一起使用，允許設計師選擇具有模擬控制環路的最佳 DC-DC 轉換器，這樣的模擬控制環路提供對輸出電壓的平滑控制并具有快速瞬態響應。片上基準和 14 位ΔΣ A/D 轉換器確保準確測量電源電壓、負載電流或溫度。兩個電壓緩沖 8 位 DAC 驅動該電源的反饋節點以提高準確度，或者可以用一個慢速、線性電壓伺服環路對輸出電壓進行微調和裕度控制以對該 DAC 編程。這使得 LTC2970 在樣機階段確定電源靈敏度或在生產中測試制造偏差時非常有用。
該集成電路卓越的準確度允許它在較寬的工作條件范圍內精確地跟隨每個電源的輸出電壓，同時在緊湊的 4mm x 5mm QFN 封裝中集成所有必要功能。大量的用戶可配置故障監視功能通過在初始故障發生之前向系統主機發出報警信號而使可靠性得到提高。LTC2970 的ΔΣ 架構專門用來平均電源噪聲，并使 LTC2970 不受快速瞬態影響。用于 DAC 輸出的負載地基準點最大限度地縮小了誤差，否則在有地反跳的電源系統中會出現這樣的誤差。通過選擇兩個電阻的值，用戶可以選擇恰當?shù)姆直媛剩瑥亩峁┮粋�(gè)重要的硬件范圍限制，超出這個限制范圍可能就不再驅動電源。LTC2970 的智能數字電源管理非常適用于控制和監視 DC-DC 轉換器，以及用于電源遙測和各種板載診斷功能。
與 LTC2970 的所有通信都通過工業標準 I2C 總線進行。它支持基本的數字電源指令，如設置精確的輸出電壓、輸出電壓回讀、輸出電流回讀、裕度增大和裕度減小，還允許設置過壓/欠壓和過流/欠流限制。LTC2970-1 包含跟蹤功能，能以控制方式接通或斷開多個電源。LTC2970/LTC2970-1 規格工作在商用和工業溫度范圍，以 1,000 片為單位批量購買，每片起價均為 3.99 美元。
性能概要：LTC2970
·采用 8 位 DAC 以高度準確的電壓編程和裕度控制
·自動跟隨已編程電壓
·片上基準漂移低于 10ppm/oC
·差分輸入，總未調整誤差低于 ±0.2% 的 14 位 ΔΣ ADC
·通過 I2C 提供大量的用戶可配置故障報告
·片上溫度傳感器
·28 引線 SSOP 和 24 引線 QFN 封裝
該集成電路卓越的準確度允許它在較寬的工作條件范圍內精確地跟隨每個電源的輸出電壓，同時在緊湊的 4mm x 5mm QFN 封裝中集成所有必要功能。大量的用戶可配置故障監視功能通過在初始故障發生之前向系統主機發出報警信號而使可靠性得到提高。LTC2970 的ΔΣ 架構專門用來平均電源噪聲，并使 LTC2970 不受快速瞬態影響。用于 DAC 輸出的負載地基準點最大限度地縮小了誤差，否則在有地反跳的電源系統中會出現這樣的誤差。通過選擇兩個電阻的值，用戶可以選擇恰當?shù)姆直媛剩瑥亩峁┮粋�(gè)重要的硬件范圍限制，超出這個限制范圍可能就不再驅動電源。LTC2970 的智能數字電源管理非常適用于控制和監視 DC-DC 轉換器，以及用于電源遙測和各種板載診斷功能。
與 LTC2970 的所有通信都通過工業標準 I2C 總線進行。它支持基本的數字電源指令，如設置精確的輸出電壓、輸出電壓回讀、輸出電流回讀、裕度增大和裕度減小，還允許設置過壓/欠壓和過流/欠流限制。LTC2970-1 包含跟蹤功能，能以控制方式接通或斷開多個電源。LTC2970/LTC2970-1 規格工作在商用和工業溫度范圍，以 1,000 片為單位批量購買，每片起價均為 3.99 美元。
性能概要：LTC2970
·采用 8 位 DAC 以高度準確的電壓編程和裕度控制
·自動跟隨已編程電壓
·片上基準漂移低于 10ppm/oC
·差分輸入，總未調整誤差低于 ±0.2% 的 14 位 ΔΣ ADC
·通過 I2C 提供大量的用戶可配置故障報告
·片上溫度傳感器
·28 引線 SSOP 和 24 引線 QFN 封裝
