凌力爾特雙通道電流模式PWM降壓型DC/DC轉換器LT3506和LT3506A(圖)

　　凌力爾特公司推出雙通道電流模式 PWM 降壓型 DC/DC 轉換器 LT3506 和 LT3506A，這些器件具有兩個 2A 電源開關，采用 16 引線 5mm x 4mm DFN 封裝，每個通道能夠提供高達 1.6A 的輸出電流。3.6V 至 25V 的寬輸入電壓范圍使這些器件非常適用于調節多種電源，如 4 節電池、5V 和 12V 電源軌、未穩壓的墻上變壓器、鉛酸蓄電池和分布式電源。LT3506 的開關頻率為 575kHz，而 LT3506A 的開關頻率為 1.1MHz，從而可使用纖巧、低成本的電感器和陶瓷電容器，同時產生低的和可預測的輸出紋波。

　　LT3506 和 LT3506A 的低 VCESAT（210mV/1A）內部開關提供高達 88% 的效率，最大限度地減小了熱限制并延長了電池工作時間。由于有內部 0.80V 基準，因此可輕松維持低輸出電壓。每個通道都有獨立的停機和軟啟動引腳以及獨立的電源良好指示信號，以方便電源排序。兩個通道的相位彼此相差 180°，從而減小了輸入紋波并最大限度地降低了電容要求。內部逐周期限流提供保護，免受短路輸出影響，同時軟啟動消除了啟動時的輸入電流浪涌。低電流（典型值 <30uA）停機在由電池供電的系統中方便了電源的管理。

　　采用耐熱增強型 5mm x 4mm DFN-16 封裝的 LT3506EDHD 和 LT3506AEDHD 都有現貨供應。以 1,000 片為單位批量購買，每片起價為 2.95 美元。

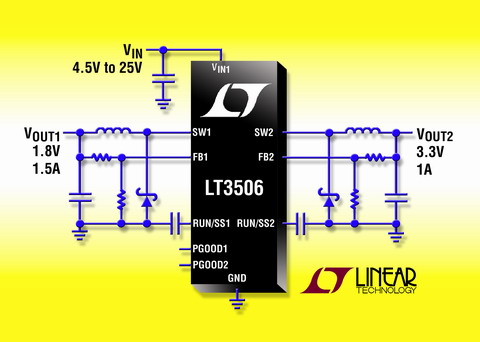

25V、1.1MHz 雙通道 1.6A（IOUT）降壓型開關穩壓器

性能概要：LT3506/A

• 寬輸入電壓范圍：3.6V 至 25V
• 具有內部電源開關的兩個 1.6A 輸出開關穩壓器
• 恒定開關頻率
- LT3506：575kHz
- LT3506A：1.1MHz
• 開關反相工作降低紋波
• 準確的 0.8V 基準
• 獨立停機/軟啟動引腳
• 獨立電源良好指示信號方便電源排序
• 使用小型電感器和陶瓷電容器
• 小型 16 引線 DFN 表面貼封裝
