凌力爾特推出高效同步降壓型穩壓器 LTC3542(圖)

　　凌力爾特近日推出高效、2.25MHz、同步降壓型穩壓器 LTC3542，該器件采用 2mm x 2mm DFN 或 ThinSOTTM 封裝，提供高達 500mA 的連續輸出電流。LTC3542 采用恒定頻率、電流模式架構，用 2.5V 至 5.5V 的輸入電壓工作，非常適用于單節鋰離子/聚合物或多節堿性/鎳鎘/鎳氫金屬電池應用。它可以產生低至 0.6V 的輸出電壓，能夠?yàn)樽钚乱淮�低�?DSP 和微控制器供電。其 2.25MHz 的開關頻率允許利用纖巧、低成本、高度低于 1mm 的陶瓷電容器和電感器，因此可為手持式應用提供占板面積非常緊湊的解決方案。

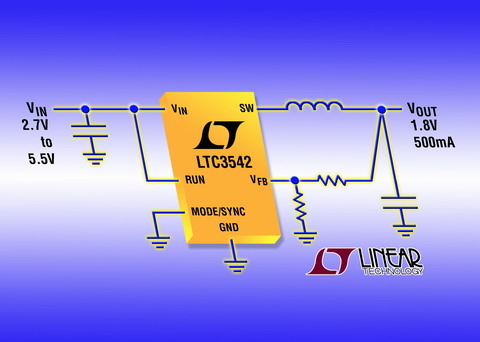

LTC3542
　　LTC3542 采用 RDS(ON) 僅為 0.35Ω（N 溝道）和 0.50Ω（P 溝道）的內部開關，實現高達 96% 的效率。它還采用低壓差 100% 占空比工作，以允許輸出電壓等于 VIN，這進一步延長了電池工作時間。LTC3542 采用低紋波（<20mVPK-PK）突發模式（Burst Mode®）工作，提供僅為 26uA 的無負載靜態電流。如果應用是噪聲敏感的，那么可以采用噪聲甚至更低的脈沖跳躍模式代替突發模式工作。該器件保持低于 1uA 的停機電流，這進一步延長了電池壽命。LTC3542 的開關頻率可同步至 1MHz 至 3MHz 的外部時鐘。其他特點包括 ±2% 的輸出電壓準確度、內部軟啟動和過熱保護。

　　LTC3542EDC 采用 2mm x 2mm DFN-6 封裝，LTC3542ES6 采用 6 引線 ThinSOT 封裝。這兩款器件都有現貨供應。以 1,000 片為單位批量購買，兩款器件每片起價均為 1.75 美元。


性能概要：
• 高效率：高達 96%
• 低輸出紋波（典型值 <20mVP-P）突發模式工作：靜態電流僅為 26uA
• 2.5V 至 5.5V 的輸入電壓范圍
• 2.25MHz 恒定頻率工作
• 1MHz 至 3MHz 外部頻率同步
• 低壓差工作：100% 占空比
• 無需肖特基二極管
• 內部軟啟動限制浪涌電流
• 0.6V 基準允許低輸出電壓
• ±2% 輸出電壓準確度
• 電流模式工作實現卓越的電壓和負載瞬態響應
• 采用 6 引線 2mm x 2mm DFN 和小型 ThinSOT 封裝
