凌力爾特推出新款4路工業VOUT DAC(圖)
16 位、4 路 VOUT DAC 具 ±10V 的軟件可編程輸出范圍
凌力爾特日前推出 16 位、4 路電壓輸出 DAC LTC2704-16，該器件具有 6 種軟件可編程輸出電壓范圍。4 個 DAC 每個都可通過 3 線 SPI 兼容串行接口編程為 4 種雙極性輸出范圍之一（±10V、±5V、－2.5V 或 ＋7.5V）或兩種單極性輸出范圍之一（0V 至 5V 或 0V 至 10V）。LTC2704-16 具有卓越的 ±2LSB (最大值) INL 和 ±1LSB (最大值) DNL DC 性能。LTC2704-16 用雙 ±5V 至 ±15V 的模擬電源以及 3V 至 5V 的數字電源工作。該 DAC 的軟件可編程SoftSpanTM 輸出范圍和所有內部寄存器的串行回讀使其非常適用于工業和過程控制應用、儀表以及自動測試設備。

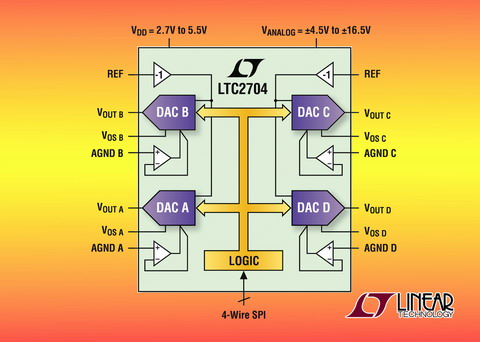

LTC2704-16 為每對 DAC 提供了基準輸入。這些基準輸入電壓在內部進行倒相，并可被驅動至 7.25V，從而產生了高達 ±14.5V 的輸出擺幅。LTC2704-16 的輸出緩沖器在每個電源軌的 500mV 范圍內擺動，而準確度并沒有任何降低。這些輸出緩沖器用 12V±10% 的工業電源產生準確的 ±10V 輸出。每個 DAC 都有失調調節引腳、系統偏移緩沖接地和電壓反饋引腳，可實現遠端強制和取樣應用。DAC 輸出直接驅動高達 1000pF 的容性負載或高達 5mA 的電流負載。此外，低輸出電壓噪聲（0.8uVRMS）降低了對輸出濾波的需求。在 0V 至 5V 輸出標度上進行的中間標度變換通常只會引發 2nV-sec 的干擾脈沖，而且，一個全標度 20V 變換將在 10us 的時間里穩定至 1LSB 以內。LTC2704-16 的每個 DAC 在 ±15V 時消耗 4.5mA 電源電流，并具有休眠模式，在該模式下電源電流可降至 1mA (最大值)。
LTC2704-14 和 LTC2704-12 分別是引腳兼容的 14 位和 12 位器件。LTC2704-16、LTC2704-14 和 LTC2704-12 都采用 SSOP-44 封裝，為最終產品的性能/成本優化提供了一個引腳兼容和代碼兼容的系列。整個系列可在商用和工業溫度范圍內工作。以 1,000 片為單位批量購買，每片 LTC2704-16 的起價為 29.95 美元、每片 LTC2704-14 為 24.95 美元、而每片 LTC2704-12 為 19.95 美元。
16 位 4 路 VOUT SoftSpan DAC
性能概要：（LTC2704-16/LTC2704-14/LTC2704-12）
• 6 種軟件可編程輸出范圍：
±10V、±5V、±2.5V、-2.5V 至 7.5V、0V 至 5V、0V 至 10V
• LTC2704-16：±2LSB (最大值) INL、±1LSB (最大值) DNL
• 所有內部寄存器的串行回讀
• 干擾脈沖 <2nV-sec
• 強制/取樣輸出實現遠端取樣
• 5mA 輸出電流驅動
• 停機模式將電源電流降至 1mA
• 引腳兼容的 16位/14 位/12 位 DAC（LTC2704-16/LTC2704-14/LTC2704-12）
• 加電復位將輸出清除至零伏
• SPI兼容串行I/O
• SSOP-44 封裝
LTC2704-16 為每對 DAC 提供了基準輸入。這些基準輸入電壓在內部進行倒相，并可被驅動至 7.25V，從而產生了高達 ±14.5V 的輸出擺幅。LTC2704-16 的輸出緩沖器在每個電源軌的 500mV 范圍內擺動，而準確度并沒有任何降低。這些輸出緩沖器用 12V±10% 的工業電源產生準確的 ±10V 輸出。每個 DAC 都有失調調節引腳、系統偏移緩沖接地和電壓反饋引腳，可實現遠端強制和取樣應用。DAC 輸出直接驅動高達 1000pF 的容性負載或高達 5mA 的電流負載。此外，低輸出電壓噪聲（0.8uVRMS）降低了對輸出濾波的需求。在 0V 至 5V 輸出標度上進行的中間標度變換通常只會引發 2nV-sec 的干擾脈沖，而且，一個全標度 20V 變換將在 10us 的時間里穩定至 1LSB 以內。LTC2704-16 的每個 DAC 在 ±15V 時消耗 4.5mA 電源電流，并具有休眠模式，在該模式下電源電流可降至 1mA (最大值)。
LTC2704-14 和 LTC2704-12 分別是引腳兼容的 14 位和 12 位器件。LTC2704-16、LTC2704-14 和 LTC2704-12 都采用 SSOP-44 封裝，為最終產品的性能/成本優化提供了一個引腳兼容和代碼兼容的系列。整個系列可在商用和工業溫度范圍內工作。以 1,000 片為單位批量購買，每片 LTC2704-16 的起價為 29.95 美元、每片 LTC2704-14 為 24.95 美元、而每片 LTC2704-12 為 19.95 美元。
性能概要：（LTC2704-16/LTC2704-14/LTC2704-12）
• 6 種軟件可編程輸出范圍：
±10V、±5V、±2.5V、-2.5V 至 7.5V、0V 至 5V、0V 至 10V
• LTC2704-16：±2LSB (最大值) INL、±1LSB (最大值) DNL
• 所有內部寄存器的串行回讀
• 干擾脈沖 <2nV-sec
• 強制/取樣輸出實現遠端取樣
• 5mA 輸出電流驅動
• 停機模式將電源電流降至 1mA
• 引腳兼容的 16位/14 位/12 位 DAC（LTC2704-16/LTC2704-14/LTC2704-12）
• 加電復位將輸出清除至零伏
• SPI兼容串行I/O
• SSOP-44 封裝
