UPS已成為政府網絡物理安全的基本保障。
政府信息網絡建設架構由各級路由器、網絡交換機及各類服務器組成的數據網絡以及由交換、傳輸、接入等通信網絡共同構成基礎設備網絡。因此，保障其網絡物理安全是
其信息化建設的基礎，通過UPS不間斷電源對網絡提供的基礎電力供應則成為網絡安全的根本保障。
UPS監控組網系統配置方案
本方案針對政府機構的省級行政機關大樓及周邊業務機構網點的UPS供電及組網解決方案。方案中上部的省級行政中心機房內路由器、服務器等重要設備采用了在線式ZXUPS T540B雙機并聯熱備份系統，提供穩定可靠的電源保護。同時，UPS端分別采用了UPS網絡適配器SNMP卡作為一個節點接入網絡系統，此時，網上的各點可根據權限通過普通的瀏覽器或通過網管系統監控UPS的運行。右圖所示的為一些接在該行政內網上的周邊業務機構或對外工作受理點，它們的重要性低于廳局機關的服務器、數據設備等，同縣級行業機構一樣，采用性價比較好的小功率ZXUPS S610獨立供電。為實現主機房對各分布點電力狀況的監控，各臺UPS都用串行通信將工作參數上報到工作站（工作站上運行ZXUPSmart的UPS專用監控軟件 ）。中心機房內的監控機欲獲取各工作站的工作參數，可同樣運行這些軟件，通過訪問工作站的IP地址獲取信息。

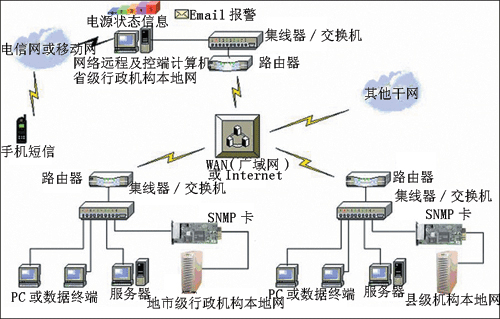

政府行業UPS方案拓撲圖
對于地市級政府行政機構和縣級行政機構本地網UPS電源，同樣可通過SNMP卡或RS232接口接入本地網內，在本地后臺監控的同時，也可通過接入WAN，從而組成全省范圍的UPS電源監控系統。如果該省某政府機構擁有全省獨立的傳輸交換系統，則可直接將各地UPS系統通過RS232接口接入本地傳輸RS232口，通過傳輸系統提供的透明傳輸通道將各地UPS監控系統接入到省廳機關的中心機房進行全省級電源集中監控。
系統特點
ZXUPS S/M/T系列UPS提供近程監控、網絡管理、遠程監控。ZXUPS L系列可以提供正常工作、市電停電、電池電壓低等可遙信的信號接口。根據需要提供RS232/RS485監控接口。
（1）進程監控: ZXUPS S/M/T系列具有RS232通信接口，可以即時監控在計算機上運行的電源管理軟件; 在緊急電源狀況下，可為用戶提供操作系統關閉、數據安全保存解決方案; 通過RS232接口，對UPS進行監控: 如查閱UPS運行工作參數、UPS運行狀態，設置定時開關機，保存UPS運行的歷史記錄等; 當市電出現異常時，在計算機上彈出告警界面，提醒操作人員及時處理，在電池供電時間結束前自動中止各種程序的運行，自動存盤，并通過計算機的另一個串口撥打傳呼。電源管理軟件支持多種操作系統，電源管理軟件適合Windows 98，Windows 2000，Windows XP和Windows NT操作系統，可單機監控UPS或網絡多機監控UPS（同一局域網）。
（2）網絡管理: 智能型的ZXUPS S/M/T/N系列具有基本的RS232接口，通過選購UPS遠程監控管理SNMP（簡單網絡管理協議）軟硬件，實現UPS遠程網絡管理。ZXUPS S/M/T系列分別可以實現如下監控管理解決方案: ZXUPS 網絡（如LAN，WAN，Internet）監控管理解決方案、ZXUPS 電話線路（如PSTN）監控管理解決方案、ZXUPS 撥號網絡監控管理解決方案和ZXUPS 無線通信監控管理解決方案。
通過相應的網絡適配器，可構成ZXUPS網絡電源管理系統。ZXUPS系統作為一個獨立節點接入網絡，可實現UPS的網絡管理功能，包括網上UPS監測、故障傳呼、自動E-Mail、遠程開關機等。
專家點評
優點
方案設計思路清晰、完整，架構基本合理，可用性、可管理性都較高，有擴充功能，電池管理功能較好。方案各部分的條理性及邏輯性很好，給出了詳細目錄，便于閱讀。以政府行政機構UPS供電系統為例闡述其對UPS產品的要求，進而對省廳局單位、地市局單位、縣級行政機關及行政業務網點分別進行敘述，最后給出系統配置方案，并以某省人防項目作為應用實例來說明。對于需求分析及方案特點進行了較好的敘述。
其方案具有如下特點:
1.整個并機系統的操作與單機操作完全相同，即可在并機中的任一臺UPS上操作，控制并機中的其他UPS，這點很人性化，且增強了可維護性。
2.輸出與輸入、輸出與旁路均有電氣隔離，解決了接地不良和輸出輸入電源接地不同問題，這對在已建好的辦公大樓很有用處。
3.可依據電池容量大小選擇并設置充電電流，且可大容量充電，不必再加外置充電器，這可降低成本增強可靠性。對于以上產品特點如簡要說明采用了什么原理和技術實現的就更有說服力。
不足
1. 對輸入電壓寬的分析有錯誤觀念，對雙總線系統的可用性分析不全面。
2.對于所舉的應用實例不太典型，負載總功率僅為12kVA，選用三進單出雙機并聯熱備份方式，難于體現其優點。對于應用案例的敘述過于簡單，沒有說明成本分析、服務能力及用戶評價。一般敘述多，方案論證少。
3.方案中拓撲圖不夠準確。
4.方案中沒有對成本分析、服務能力、用戶評價進行說明。
政府信息網絡建設架構由各級路由器、網絡交換機及各類服務器組成的數據網絡以及由交換、傳輸、接入等通信網絡共同構成基礎設備網絡。因此，保障其網絡物理安全是
其信息化建設的基礎，通過UPS不間斷電源對網絡提供的基礎電力供應則成為網絡安全的根本保障。
UPS監控組網系統配置方案
本方案針對政府機構的省級行政機關大樓及周邊業務機構網點的UPS供電及組網解決方案。方案中上部的省級行政中心機房內路由器、服務器等重要設備采用了在線式ZXUPS T540B雙機并聯熱備份系統，提供穩定可靠的電源保護。同時，UPS端分別采用了UPS網絡適配器SNMP卡作為一個節點接入網絡系統，此時，網上的各點可根據權限通過普通的瀏覽器或通過網管系統監控UPS的運行。右圖所示的為一些接在該行政內網上的周邊業務機構或對外工作受理點，它們的重要性低于廳局機關的服務器、數據設備等，同縣級行業機構一樣，采用性價比較好的小功率ZXUPS S610獨立供電。為實現主機房對各分布點電力狀況的監控，各臺UPS都用串行通信將工作參數上報到工作站（工作站上運行ZXUPSmart的UPS專用監控軟件 ）。中心機房內的監控機欲獲取各工作站的工作參數，可同樣運行這些軟件，通過訪問工作站的IP地址獲取信息。
對于地市級政府行政機構和縣級行政機構本地網UPS電源，同樣可通過SNMP卡或RS232接口接入本地網內，在本地后臺監控的同時，也可通過接入WAN，從而組成全省范圍的UPS電源監控系統。如果該省某政府機構擁有全省獨立的傳輸交換系統，則可直接將各地UPS系統通過RS232接口接入本地傳輸RS232口，通過傳輸系統提供的透明傳輸通道將各地UPS監控系統接入到省廳機關的中心機房進行全省級電源集中監控。
系統特點
ZXUPS S/M/T系列UPS提供近程監控、網絡管理、遠程監控。ZXUPS L系列可以提供正常工作、市電停電、電池電壓低等可遙信的信號接口。根據需要提供RS232/RS485監控接口。
（1）進程監控: ZXUPS S/M/T系列具有RS232通信接口，可以即時監控在計算機上運行的電源管理軟件; 在緊急電源狀況下，可為用戶提供操作系統關閉、數據安全保存解決方案; 通過RS232接口，對UPS進行監控: 如查閱UPS運行工作參數、UPS運行狀態，設置定時開關機，保存UPS運行的歷史記錄等; 當市電出現異常時，在計算機上彈出告警界面，提醒操作人員及時處理，在電池供電時間結束前自動中止各種程序的運行，自動存盤，并通過計算機的另一個串口撥打傳呼。電源管理軟件支持多種操作系統，電源管理軟件適合Windows 98，Windows 2000，Windows XP和Windows NT操作系統，可單機監控UPS或網絡多機監控UPS（同一局域網）。
（2）網絡管理: 智能型的ZXUPS S/M/T/N系列具有基本的RS232接口，通過選購UPS遠程監控管理SNMP（簡單網絡管理協議）軟硬件，實現UPS遠程網絡管理。ZXUPS S/M/T系列分別可以實現如下監控管理解決方案: ZXUPS 網絡（如LAN，WAN，Internet）監控管理解決方案、ZXUPS 電話線路（如PSTN）監控管理解決方案、ZXUPS 撥號網絡監控管理解決方案和ZXUPS 無線通信監控管理解決方案。
通過相應的網絡適配器，可構成ZXUPS網絡電源管理系統。ZXUPS系統作為一個獨立節點接入網絡，可實現UPS的網絡管理功能，包括網上UPS監測、故障傳呼、自動E-Mail、遠程開關機等。
專家點評
優點
方案設計思路清晰、完整，架構基本合理，可用性、可管理性都較高，有擴充功能，電池管理功能較好。方案各部分的條理性及邏輯性很好，給出了詳細目錄，便于閱讀。以政府行政機構UPS供電系統為例闡述其對UPS產品的要求，進而對省廳局單位、地市局單位、縣級行政機關及行政業務網點分別進行敘述，最后給出系統配置方案，并以某省人防項目作為應用實例來說明。對于需求分析及方案特點進行了較好的敘述。
其方案具有如下特點:
1.整個并機系統的操作與單機操作完全相同，即可在并機中的任一臺UPS上操作，控制并機中的其他UPS，這點很人性化，且增強了可維護性。
2.輸出與輸入、輸出與旁路均有電氣隔離，解決了接地不良和輸出輸入電源接地不同問題，這對在已建好的辦公大樓很有用處。
3.可依據電池容量大小選擇并設置充電電流，且可大容量充電，不必再加外置充電器，這可降低成本增強可靠性。對于以上產品特點如簡要說明采用了什么原理和技術實現的就更有說服力。
不足
1. 對輸入電壓寬的分析有錯誤觀念，對雙總線系統的可用性分析不全面。
2.對于所舉的應用實例不太典型，負載總功率僅為12kVA，選用三進單出雙機并聯熱備份方式，難于體現其優點。對于應用案例的敘述過于簡單，沒有說明成本分析、服務能力及用戶評價。一般敘述多，方案論證少。
3.方案中拓撲圖不夠準確。
4.方案中沒有對成本分析、服務能力、用戶評價進行說明。
