電力系統自動化程度越來越高，很多省級供電調度中心隨之變成了數據采集/匯總、中轉的中心，因此這些調度中心對供電的要求就非常嚴格了。
安徽省電力調度中心要求交流不間斷電源（UPS）系統負責向調通中心和信息中心的系統設備和部分備用照明設備提供電源。考慮到供電負荷的特性、用電負荷容量以及可靠性等，就要采用UPS并聯冗余方式來確保對大樓各種工藝設備的供電。
由大樓的配電變壓器提供的兩路市電I和市電II首先經過進線電源切屏切換，輸出兩路交流電源，交流電源經過隔離變壓器、UPS電源進線屏輸入至UPS。采用輸入隔離變壓器一方面能提高輸入UPS電源的電能質量、減少諧波，另一方面在浪涌、感應過電壓等狀況發生時，可以對UPS電源及以后的用電設備在一定程度上起到保護作用。
GE 的一級代理商深圳恒太辰公司通過與客戶的溝通,提供與客戶要求相適應的方案。兩臺GE SitePro系列UPS為300KVA的帶12脈沖隔離變壓器并聯運行，由兩路市電分別供電。若一路市電失電，電源進線屏中的聯動開關自閉合，兩臺UPS由一路市電供電。
為了將來檢修維護方便，設置了一個大旁路，可以將整個UPS系統旁路，選用市電II作為旁路電源。
UPS電源設備屏布置在大樓21層的UPS電源室內。電源屏內和屏間采用三相四線銅排母線連接，盡量減少了不必要的開關。屏柜和屏內設備性能可靠、穩定性高。
采用UPS電源共用蓄電池組的方式，即在一臺UPS電源故障或檢修時，可以將它的蓄電池切換至另一臺UPS電源，延長放電時間，為避免由此對蓄電池壽命帶來的損害，建議在一臺UPS電源進行檢修而須要兩組電池共用時，盡量在短時間內進行電池組開關切換。蓄電池開關柜放在蓄電池室。
配電系統包括布置在UPS電源室內的2面UPS輸出總配電屏、布置在大樓19～24層電力調度中心內各機房內的分配電屏。從UPS輸出總配電屏至各專業機房分配電屏均采用冗余雙回線路供電，在每根線路的兩端分別安裝有斷路器，其中的一回線路或故障或檢修，不影響另一回線路的供電、不影響次級設備的正常工作。
分配電屏內的單相開關均按標書要求采用產雙極空氣開關，做到A、B、C相開關均勻布置，各相負載均衡。
蓄電池在UPS系統管理中占有非常重要的地位，其監測和控制方法將會影響電池的壽命長短和UPS本身的可靠性。
每臺UPS均配置1小時的蓄電池。賣方提供的電源系統應具有電池的智能化管理，采用微處理控制，具有自動“充電—放電”維護功能，嚴格按所配電池充/放電曲線工作。在不切斷市電、不影響逆變器工作、基本不消耗電池容量的情況下，對電池的狀態做出判斷，對異常狀況進行告警，防止人為損壞和違規操作。通過電源管理軟件，還可以危急情況下，自動關斷設備，并保存重要數據。

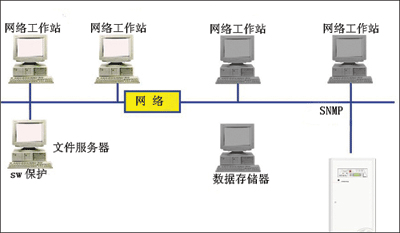

隨時遠程訪問/監控UPS狀況已成為普遍需求
為了更大限度地利用蓄電池的容量，并聯運行的2臺UPS電源所配的2組蓄電池在1臺UPS退出運行時，可將2組蓄電池經并聯切換供1臺UPS使用，延長供電時間。要求提供1臺蓄電池配電屏，內裝有電池手動聯動開關，可保證上述的安全切換操作。
專家點評:
優點
方案設計思路清晰、完整，架構基本合理，但一般化，可用性、可管理性都較高，有擴充功能，電池管理功能較好。
方案給出了電源系統圖和網絡監控圖。以安徽省電力調度中心為例闡述其技術要求及需求分析，并對蓄電池的管理和兩組蓄電池并聯切換方式做了詳細描述。
此設計方案根據用戶需求可以滿足調度中心和信息中心的系統設備不間斷供電方式，采用雙路市電輸入互備，2臺UPS并機可提高供電的可靠性。通過蓄電池管理軟件可以對蓄電池進行監測，也可以通過UPS軟件進行遠程監控。
方案最大特點是在維修其中一臺UPS時，利用蓄電池屏手動開關，可以把要維修的UPS所帶的蓄電池組轉換到另一臺正在運行中的UPS上，充分利用蓄電池資源，延長了正常運行工作的UPS蓄電池的放電時間。
不足
用戶對UPS系統的技術要求敘述不夠詳細，例如應給出用戶的負載功率，這樣才能說明選用2臺300kVA單機UPS是合理的。對成本分析、服務能力及用戶評價等基本上沒有談及，雖然給出圖表也缺少說明，難于得知其方案優劣。
因為有兩路來自不同變壓器的市電，沒有考慮災難性或兩路市電都沒電的情況下配備柴油發電機應急。
安徽省電力調度中心要求交流不間斷電源（UPS）系統負責向調通中心和信息中心的系統設備和部分備用照明設備提供電源。考慮到供電負荷的特性、用電負荷容量以及可靠性等，就要采用UPS并聯冗余方式來確保對大樓各種工藝設備的供電。
由大樓的配電變壓器提供的兩路市電I和市電II首先經過進線電源切屏切換，輸出兩路交流電源，交流電源經過隔離變壓器、UPS電源進線屏輸入至UPS。采用輸入隔離變壓器一方面能提高輸入UPS電源的電能質量、減少諧波，另一方面在浪涌、感應過電壓等狀況發生時，可以對UPS電源及以后的用電設備在一定程度上起到保護作用。
GE 的一級代理商深圳恒太辰公司通過與客戶的溝通,提供與客戶要求相適應的方案。兩臺GE SitePro系列UPS為300KVA的帶12脈沖隔離變壓器并聯運行，由兩路市電分別供電。若一路市電失電，電源進線屏中的聯動開關自閉合，兩臺UPS由一路市電供電。
為了將來檢修維護方便，設置了一個大旁路，可以將整個UPS系統旁路，選用市電II作為旁路電源。
UPS電源設備屏布置在大樓21層的UPS電源室內。電源屏內和屏間采用三相四線銅排母線連接，盡量減少了不必要的開關。屏柜和屏內設備性能可靠、穩定性高。
采用UPS電源共用蓄電池組的方式，即在一臺UPS電源故障或檢修時，可以將它的蓄電池切換至另一臺UPS電源，延長放電時間，為避免由此對蓄電池壽命帶來的損害，建議在一臺UPS電源進行檢修而須要兩組電池共用時，盡量在短時間內進行電池組開關切換。蓄電池開關柜放在蓄電池室。
配電系統包括布置在UPS電源室內的2面UPS輸出總配電屏、布置在大樓19～24層電力調度中心內各機房內的分配電屏。從UPS輸出總配電屏至各專業機房分配電屏均采用冗余雙回線路供電，在每根線路的兩端分別安裝有斷路器，其中的一回線路或故障或檢修，不影響另一回線路的供電、不影響次級設備的正常工作。
分配電屏內的單相開關均按標書要求采用產雙極空氣開關，做到A、B、C相開關均勻布置，各相負載均衡。
蓄電池在UPS系統管理中占有非常重要的地位，其監測和控制方法將會影響電池的壽命長短和UPS本身的可靠性。
每臺UPS均配置1小時的蓄電池。賣方提供的電源系統應具有電池的智能化管理，采用微處理控制，具有自動“充電—放電”維護功能，嚴格按所配電池充/放電曲線工作。在不切斷市電、不影響逆變器工作、基本不消耗電池容量的情況下，對電池的狀態做出判斷，對異常狀況進行告警，防止人為損壞和違規操作。通過電源管理軟件，還可以危急情況下，自動關斷設備，并保存重要數據。
為了更大限度地利用蓄電池的容量，并聯運行的2臺UPS電源所配的2組蓄電池在1臺UPS退出運行時，可將2組蓄電池經并聯切換供1臺UPS使用，延長供電時間。要求提供1臺蓄電池配電屏，內裝有電池手動聯動開關，可保證上述的安全切換操作。
專家點評:
優點
方案設計思路清晰、完整，架構基本合理，但一般化，可用性、可管理性都較高，有擴充功能，電池管理功能較好。
方案給出了電源系統圖和網絡監控圖。以安徽省電力調度中心為例闡述其技術要求及需求分析，并對蓄電池的管理和兩組蓄電池并聯切換方式做了詳細描述。
此設計方案根據用戶需求可以滿足調度中心和信息中心的系統設備不間斷供電方式，采用雙路市電輸入互備，2臺UPS并機可提高供電的可靠性。通過蓄電池管理軟件可以對蓄電池進行監測，也可以通過UPS軟件進行遠程監控。
方案最大特點是在維修其中一臺UPS時，利用蓄電池屏手動開關，可以把要維修的UPS所帶的蓄電池組轉換到另一臺正在運行中的UPS上，充分利用蓄電池資源，延長了正常運行工作的UPS蓄電池的放電時間。
不足
用戶對UPS系統的技術要求敘述不夠詳細，例如應給出用戶的負載功率，這樣才能說明選用2臺300kVA單機UPS是合理的。對成本分析、服務能力及用戶評價等基本上沒有談及，雖然給出圖表也缺少說明，難于得知其方案優劣。
因為有兩路來自不同變壓器的市電，沒有考慮災難性或兩路市電都沒電的情況下配備柴油發電機應急。
