國半推出4通道LVDS緩沖器，適用于多插卡設計(圖)

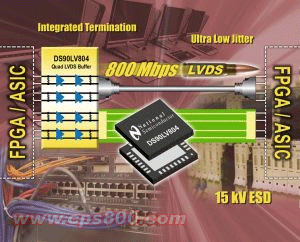

　　美國國家半導體公司(簡稱“國半”)宣布推出一款封裝小巧、可減少信號抖動的緩沖器，為該公司的一系列低電壓差分信號傳輸(LVDS)產品添加更多選擇。DS90LV804是一款4通道的LVDS緩沖器，可在0至800Mbps之間的速率傳輸數據。由于傳輸速度范圍廣闊，因此適用于主流的多插卡設計或其他多機箱的設計。

　　據介紹，這款緩沖器芯片可提供15kV的靜電釋放保護，讓FPGA、ASIC及電路板上的其他元件獲得最可靠的絕緣保護，因此只要采用這款緩沖器驅動LVDS信號，便可確保經由電纜及底板傳送的信號完整無缺。這款芯片的應用范圍廣泛，適用于如電信系統、數據通信系統、工業器材、醫療設備、汽車電子系統及辦公室影印設備等電子產品。

　　DS90LV804緩沖器可通過普通的底板或配置簡單的電纜驅動多達4條LVDS時鐘及/或數據通道。這款芯片的差分輸入范圍較為廣闊，與LVDS、LVPECL或電流模式邏輯(CML)的輸入電平完全吻合。此外，輸出電平也全面符合LVDS的技術要求。

　　國半稱，該款緩沖器的特點是可以確保信號完整，因此是驅動時鐘及數據信號的理想驅動器。這款緩沖器采用4通道的配置，確保內置的輸出驅動器可以配合低至只有 50psec(典型值)的通道至通道歪斜。這款芯片更為信號路徑的輸出端(發送器)及輸入端(接收器)提供終端裝置，以將信號抖動降低至只有30psec(典型值)。

　　高速信號若經由電纜或個人電腦電路板傳送，信號能否保持高度完整主要取決于數據傳輸率、電纜類別和長度、終端電路設計及環境噪音等不同因素。為了提高信號的完整性，國半特別為DS90LV804緩沖器添加輸入及輸出或信源、終端電阻，使電路板無需另外加設這類元件，并保證數據傳送時只產生最少的回送損耗。這個優點對長距離的信號驅動顯得尤其重要。

　　DS90LV804緩沖器芯片采用小巧的32引腳LLP封裝，大小只有5mm×5mm×0.80mm，因此最適用于板面空間極為有限的系統。此外，這款芯片也另有不含鉛封裝可供選擇。

　　對于重視節能的系統來說，這款緩沖器芯片可以在四條通道都停止活動(例如作為冗余系統備用)時改用關機模式，以便盡量降低功耗。此外，這款芯片也設有輸出允許引腳，使用戶可以將LVDS輸出及內部偏壓發生器置于TRI-STATE低功率模式之中。DS90LV804芯片以1,000顆為采購單位，單顆價為2.95美元，已有大量現貨供應。
