德州儀器(TI)宣布推出四款新型TPS40K DC/DC降壓控制器。這些低引腳數、低成本器件可用于模塊化或板上電源，從而簡化了機頂盒、磁盤驅動器、工業控制、服務器以及分布式電源系統的設計。

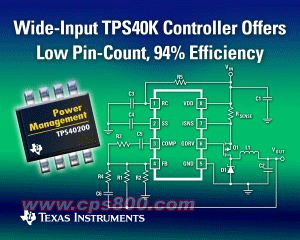

據介紹，TI推出的TPS40200非同步PWM降壓控制器具有4.5V～52V的極其寬泛的輸入電壓范圍，而輸出電壓可調節降至0.7V。TPS40200采用具備電壓前饋功能的電壓模式控制，從而簡化了補償設計(當輸入電壓在整個輸入范圍內變化時需要進行補償)。該器件采用低引腳8LSOIC封裝，可支持當今電源所需的諸如欠壓鎖定、可編程閉環軟啟動以及短路保護等控制與保護功能。
電源系統設計人員可以通過對35kHz到500kHz范圍內的開關頻率進行編程，或者通過外部時鐘使控制器同步的方法實現TPS40200的效率與解決方案尺寸優化。集成200mAFET驅動器可直接驅動中小體積功率FET。
TPS40041同步、電壓模式PWM控制器可以在2.25V～5.5V輸入電源電壓下工作，并生成600kHz固定頻率的0.59V輸出。該降壓控制器的引腳數進一步降低，并且集成了軟啟動及短路保護等多種功能。由于PS40041采用3×3毫米8LSON封裝，因此在不影響性能的前提下，設計人員可以實現體積很小的負載點電源。
TITPS40222是集成高側FET的1.25MHz非同步器件，該器件采用3×3毫米6引腳SON封裝，可以在4.5V～8V的輸入電源電壓下工作。此外，該控制器的輸出電壓可調整低至0.8V。在高頻率下工作可使電源所占空間最小。發生故障時，TPS40222可實施電流模式控制與逐個脈沖電流限制功能，進行頻率返送(frequency foldback)以保護輸出。
此外，TI還推出了其新型TPS40190低成本同步降壓控制器，該器件具有電壓模式控制及自適應柵極驅動功能，能夠以300kHz的固定開關頻率在4.5V～15V電壓范圍內工作。該產品易于設計，其集成的線性穩壓器可將輸入電壓轉換為5V片上電源電壓，以便為控制器及驅動器供電。此外，由于TPS40190可生成低至0.6V的可調輸出電壓，因此非常適合那些需要從5V總線、中間總線(Intermediate Bus)或12V總線標準進行電壓轉換的低成本應用。該控制器還具有三個級別的片上過電流保護、內部軟啟動斜坡以及專用啟動引腳等特性。
新型的TPS40K現已投入量產，目前可通過TI及其授權分銷商進行定購。每千片批量最低單價為0.55美元。
據介紹，TI推出的TPS40200非同步PWM降壓控制器具有4.5V～52V的極其寬泛的輸入電壓范圍，而輸出電壓可調節降至0.7V。TPS40200采用具備電壓前饋功能的電壓模式控制，從而簡化了補償設計(當輸入電壓在整個輸入范圍內變化時需要進行補償)。該器件采用低引腳8LSOIC封裝，可支持當今電源所需的諸如欠壓鎖定、可編程閉環軟啟動以及短路保護等控制與保護功能。
電源系統設計人員可以通過對35kHz到500kHz范圍內的開關頻率進行編程，或者通過外部時鐘使控制器同步的方法實現TPS40200的效率與解決方案尺寸優化。集成200mAFET驅動器可直接驅動中小體積功率FET。
TPS40041同步、電壓模式PWM控制器可以在2.25V～5.5V輸入電源電壓下工作，并生成600kHz固定頻率的0.59V輸出。該降壓控制器的引腳數進一步降低，并且集成了軟啟動及短路保護等多種功能。由于PS40041采用3×3毫米8LSON封裝，因此在不影響性能的前提下，設計人員可以實現體積很小的負載點電源。
TITPS40222是集成高側FET的1.25MHz非同步器件，該器件采用3×3毫米6引腳SON封裝，可以在4.5V～8V的輸入電源電壓下工作。此外，該控制器的輸出電壓可調整低至0.8V。在高頻率下工作可使電源所占空間最小。發生故障時，TPS40222可實施電流模式控制與逐個脈沖電流限制功能，進行頻率返送(frequency foldback)以保護輸出。
此外，TI還推出了其新型TPS40190低成本同步降壓控制器，該器件具有電壓模式控制及自適應柵極驅動功能，能夠以300kHz的固定開關頻率在4.5V～15V電壓范圍內工作。該產品易于設計，其集成的線性穩壓器可將輸入電壓轉換為5V片上電源電壓，以便為控制器及驅動器供電。此外，由于TPS40190可生成低至0.6V的可調輸出電壓，因此非常適合那些需要從5V總線、中間總線(Intermediate Bus)或12V總線標準進行電壓轉換的低成本應用。該控制器還具有三個級別的片上過電流保護、內部軟啟動斜坡以及專用啟動引腳等特性。
新型的TPS40K現已投入量產，目前可通過TI及其授權分銷商進行定購。每千片批量最低單價為0.55美元。
