美國模擬器件(Analog Devices,ADI)，日前發布業界首款用于數據和電源隔離的單芯片解決方案isoPower ADuM524x，從而擴展了其業界領先的iCouler系列數字隔離器。不像現有的解決方案那樣需要用很多元件配置而成的分立的信號和電源電路，新發布的先進的解決方案為工業、儀器儀表和電源系統的設計工程師提供了一種簡單、低成本、節省空間的解決方案。
這些產品采用了ADI公司新的isoPower專利技術將微電源和獨立的信號通道集成在一起。這樣就無需由光耦合器、變壓器和其它元件組成的結構復雜、體積大而且成本高的解決方案，因此成本降低70%，印制電路板(PCB)面積節省80%。
此次發布的產品ADuM5240、ADuM5241和ADuM5242都是采用isoPower技術的雙通道隔離器。這些新產品都以8引腳SOIC封裝(小外形集成電路)供貨，它們將一個隔離的電源和兩個數字信號通道集成在一起構成一種適合工廠自動化設備、儀器儀表和次級控制電源需要的低功耗應用的完整的隔離解決方案。在這類應用中，設計工程師承受著減小尺寸、降低成本和縮短開發時間的巨大壓力，ADuM524x系列產品以單芯片解決方案簡化了隔離設計的難題。像所有的iCoupler產品一樣，這些新的器件都將符合北美和歐洲主要機構批準的關于產品發布的安全法規。
“ADI公司的iCoupler數字隔離器產品在多種多樣的應用中已經保持連續五年的安全、可靠運行記錄。自從2001年我們首次推出創新的iCoupler產品以來——業已證明遠遠優于光耦合器，iCoupler數字隔離器現場使用量已經增長到了五千多萬個隔離通道。”ADI公司主管精密信號處理部的副總裁Dick Meaney先生說，“我們正在憑借iCoupler技術解決了一個很有挑戰性的問題：以低成本和小封裝隔離電源和數據。我們新的具有isoPower電源隔離功能的iCoupler新產品能使客戶節省成本和封裝尺寸，同時還縮短了開發時間。”

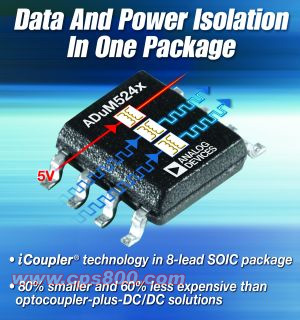

采用isoPower技術的ADuM524x iCoupler數字隔離器
ADuM524x產品采用isoPower技術將一個帶隔離的DC/DC變換器與兩通道數字信號隔離器集成在一顆采用8引腳的SOIC封裝的芯片上。其中集成的DC/DC變換器能提供50mW功率5V帶隔離的穩壓電源以適合低功耗應用。ADuM524x器件采用2.7V～5.5V單電源供電，其內部的DC/DC變換器要求電源電壓高于4.5V。其中的信號通道具有優良的定時指標：傳播延遲小于55ns，通道間匹配誤差優于3ns。ADuM524x系列的三款產品都具有2.5kV的額定隔離電壓。
每款產品的區別在于各通道的傳輸方向不同。ADuM5240在與電源輸出的同一側有兩個信號輸出通道。ADuM5241在每個方向有一個信號通道，適合于雙向傳輸，例如RS-232收發器，它為電子接口提供需要帶隔離的電源。ADuM5242在與電源輸入同一側具有兩個信號輸出通道，適合于采用次級端控制并且開始啟動需要隔離電源的電源應用。
ADuM524x數字隔離器現在可為大客戶提供產品樣片，預計將于2006年7月為開放市場提供產品樣片。這三款器件都采用無鉛的8引腳SOIC封裝(小外形集成電路)，千片定量報價為2.95美元/片。
這些產品采用了ADI公司新的isoPower專利技術將微電源和獨立的信號通道集成在一起。這樣就無需由光耦合器、變壓器和其它元件組成的結構復雜、體積大而且成本高的解決方案，因此成本降低70%，印制電路板(PCB)面積節省80%。
此次發布的產品ADuM5240、ADuM5241和ADuM5242都是采用isoPower技術的雙通道隔離器。這些新產品都以8引腳SOIC封裝(小外形集成電路)供貨，它們將一個隔離的電源和兩個數字信號通道集成在一起構成一種適合工廠自動化設備、儀器儀表和次級控制電源需要的低功耗應用的完整的隔離解決方案。在這類應用中，設計工程師承受著減小尺寸、降低成本和縮短開發時間的巨大壓力，ADuM524x系列產品以單芯片解決方案簡化了隔離設計的難題。像所有的iCoupler產品一樣，這些新的器件都將符合北美和歐洲主要機構批準的關于產品發布的安全法規。
“ADI公司的iCoupler數字隔離器產品在多種多樣的應用中已經保持連續五年的安全、可靠運行記錄。自從2001年我們首次推出創新的iCoupler產品以來——業已證明遠遠優于光耦合器，iCoupler數字隔離器現場使用量已經增長到了五千多萬個隔離通道。”ADI公司主管精密信號處理部的副總裁Dick Meaney先生說，“我們正在憑借iCoupler技術解決了一個很有挑戰性的問題：以低成本和小封裝隔離電源和數據。我們新的具有isoPower電源隔離功能的iCoupler新產品能使客戶節省成本和封裝尺寸，同時還縮短了開發時間。”
采用isoPower技術的ADuM524x iCoupler數字隔離器
ADuM524x產品采用isoPower技術將一個帶隔離的DC/DC變換器與兩通道數字信號隔離器集成在一顆采用8引腳的SOIC封裝的芯片上。其中集成的DC/DC變換器能提供50mW功率5V帶隔離的穩壓電源以適合低功耗應用。ADuM524x器件采用2.7V～5.5V單電源供電，其內部的DC/DC變換器要求電源電壓高于4.5V。其中的信號通道具有優良的定時指標：傳播延遲小于55ns，通道間匹配誤差優于3ns。ADuM524x系列的三款產品都具有2.5kV的額定隔離電壓。
每款產品的區別在于各通道的傳輸方向不同。ADuM5240在與電源輸出的同一側有兩個信號輸出通道。ADuM5241在每個方向有一個信號通道，適合于雙向傳輸，例如RS-232收發器，它為電子接口提供需要帶隔離的電源。ADuM5242在與電源輸入同一側具有兩個信號輸出通道，適合于采用次級端控制并且開始啟動需要隔離電源的電源應用。
ADuM524x數字隔離器現在可為大客戶提供產品樣片，預計將于2006年7月為開放市場提供產品樣片。這三款器件都采用無鉛的8引腳SOIC封裝(小外形集成電路)，千片定量報價為2.95美元/片。
