凌特面向工業和儀表應用推出同步反激式DC/DC控制器(圖)

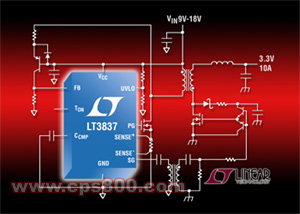

　　凌特公司(Linear Technology Corporation)日前推出同步反激式DC/DC控制器LT3837，該器件用于10W至60W的隔離電源，具有精確的調節能力和高效率。這個控制器集成電路可用9V～36V的輸入電壓工作，非常適用于工業和儀表應用。LT3837是一款電流模式控制器，可通過變壓器繞組來檢測副端電壓，并據此來調節輸出電壓。這允許不使用光隔離器而對輸出電壓進行精準調節，從而改善了動態響應和系統可靠性。同步整流提高了轉換效率并改善了多個輸出電源時的輸出互調。例如，采用LT3837以高達90%的效率和±1%的精確調節將9V至36V的輸入電源轉換為一個3.3V/12A的隔離輸出。

　　LT3837具有一個獨特的反饋放大器，通過在反激期間對變壓器繞組電壓取樣并用這個電壓精確調節輸出電壓，以去除對光隔離器的需求。這縮短了設計過程中微調電源所需的時間。此外，去掉光隔離器還改善了輸出瞬態響應。可調基本柵極延遲允許從電路中去除多個分立組件并優化了MOSFET開關時間和變壓器選擇。為了進一步簡化設計，LT3837還允許用一個電容器在50kHz至250kHz的范圍內調節其開關頻率。該集成電路還可以同步到一個外部振蕩器上。

　　性能概要：

　　·無需光隔離器

　　·同步驅動器用于大電流和高效率工作

　　·無需用戶微調的準確調節

　　·50kHz至250kHz的開關頻率

　　·可同步

　　LT3837的額定工作溫度范圍為-40℃至125℃，采用16引線耐熱增強型TSSOP封裝。以1,000片為單位批量購買，每片起價為3.10 美元。
