意法半導體(ST)率先在通用閃存微控制器系列產品內集成以太網接口、ARM9E處理器核心和大容量嵌入式SRAM和閃存。新的STR910F系列為基于ARM的閃存微控制器確立了新的性?xún)r(jià)比和網絡接入標準，為系統設計人員將功能強大的嵌入式控制應用轉化成低成本的局域網或互聯網節點帶來了許多新的機遇。
STR910F系列的設計目的是滿足市場對高性能嵌入式控制應用的日益增長的需求和實現以太網接入功能。這些芯片是ST對取得成功的STR7XX系列ARM7TDMI微控制器的自然擴展。收款機終端及外設、售貨機、工控機及工廠自動化、串行協議網關、樓宇自動化、安全監控和手持儀表等應用日益需要更高的性能和聯網功能。此外，這些應用設備還需要容量更大的程序/數據閃存，特別是SRAM存儲器。
STR910F產品采用了比ARM7TDMI更先進的ARM966E-STM核心。RM966E-STM CPU分別使用兩條內部總線來存取指令存儲器和數據存儲器，從而能夠同步進行代碼和數據的存取操作。每個內存都通過一個高度優化的緊耦合接口(TCM)連接CPU，存取速度非常快。STR910F充分利用這種架構的優勢，在指令TCM接口上連接一個高速脈沖串式閃存，在數據TCM接口連接一個零延時SRAM存儲器。這樣設計的結果是，在96MHz(通用閃存ARM式微控制器的最高性能)下，最高代碼執行速度高達96MIPS，數據在CPU核心和SRAM之間的傳遞效率非常高。相比之下，ARM7TDMI CPU核心用一條總線存取指令內存和數據內存，因此同時存取這兩個存儲器是不可能的。
此外，ARM966E-STM核心支持單循環數字信號處理(DSP)指令，使STR910F能夠同時滿足控制和信號處理兩種要求，其優勢明顯高于DSP和控制處理器分立的傳統解決方案。ARM966E-STM的所有優勢使STR910F系列產品處于內置閃存的32位微控制器的高端市場。
ARM9E傳統上被用于設計無ROM的微處理器，這類處理器的存儲器管理單元(MMU)非常復雜，需要內部高速緩存和外部同步RAM與之配合，所有代碼需要在啟動階段從一個外接閃存載入內存。然而，STR910F無需傳統的高速緩存和外部存儲器就可引入ARM9E核心的很多優勢，實現一個尺寸緊湊的單片閃存微控制器。STR910F利用一個高速緩存代替MMU，其支持的單存儲器模型非常適合實時操作系統(RTSO)。它采用一個含有預取隊列和分支緩存系統的創新的存儲器加速器，以便在從脈沖串閃存開始的非順序代碼執行的期間提高系統性能，同時實時控制特性?xún)?yōu)于傳統的高速緩存。
STR910F被嵌入大容量的存儲器，以支持RTOS和TCP/IP協議棧，以及復雜的控制應用。其SRAM容量高達96KB，是目前內置閃存的ARM通用微控制器市場上容量最大的SRAM，這個容量非常適合速度更快的串行通信的大數據包緩存應用。與眾不同的是，新IC通過一個電池或與電池輸入引腳相連的超大電容保護SRAM的安全；或者根據STR910F篡改檢測輸入引腳發送的信號，安全應用可以自動刪除SRAM的內容。閃存容量高達544KB，可設置成雙存儲庫的讀寫同步存儲器，以支持遠程更新固件所需的“在應用編程”以及EEPROM仿真。SRAM和閃存都可用于指令或數據存儲器。
STR910F配有多條高速信道，共有9條全功能直接存儲器存取(DMA)通道支持這些信道，使外設與內存之間的數據傳輸對于CPU幾乎是透明的，將CPU從沉重的傳輸負荷中解放出來，使之去執行綜合性的實時控制任務。這些DMA控制器能夠讓SRAM以為先進高性能總線(AHB)和先進外設總線(APB)上的外設是一個主控制器，通過一個為簡化數據流專門設計的仲裁器，這兩條總線上的所有外設與CPU共享對SRAM的存取權限。例如：在MAC(媒體訪問控制器)和SRAM之間，以太網DMA控制器支持91 Mbps的原始以太網數據幀傳輸速率，而CPU負荷僅為10% 。
除以太網MAC外，STR910F微控制器還支持一整套外設。這些外設接口包括USB全速、CAN、3個UART/IrDA、2個SPI、2個I2C、8路10位模數轉換器、4個16位定時器、1個三相AC電機控制單元、含有低壓重置和欠壓檢測功能的電源監控器、1個全功能實時時鐘、1個外存接口、1個ETM9 調試跟蹤接口和多達80個5V額定電壓的輸入輸出引腳。
“STR910F融合了ST很多獨有的優勢，其中包括我們長期在通用和專用微控制器內集成ARM核心的技術驗�！盨T微控制器產品部ARM9產品市場經理Mark Rootz表示，“ARM966E-S核心與業內容量最大的內存，結合內置的以太網、USB和CAN接口，使新系列的微控制器適合所有的嵌入式控制應用。”

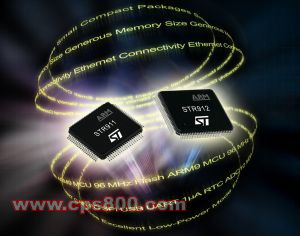

ST現推出6款產品，均采用無鉛封裝。這些封裝是LQFP80、 LQFP128和 LQFP128，其中LQFP128版IC提供以太網媒體獨立接口(MII)和外存總線接口。SRAM容量從64KB到96KB，閃存容量從288KB到544KB。CPU核心工作電壓1.8V±10%，I/O電壓范圍2.7V到3.6V，工作溫度范圍-40℃到+85℃。
STR910F系列產品從2006年5月開始供貨，10,000件起價6.99美元(STR910FM32X6)。
STR910F系列的設計目的是滿足市場對高性能嵌入式控制應用的日益增長的需求和實現以太網接入功能。這些芯片是ST對取得成功的STR7XX系列ARM7TDMI微控制器的自然擴展。收款機終端及外設、售貨機、工控機及工廠自動化、串行協議網關、樓宇自動化、安全監控和手持儀表等應用日益需要更高的性能和聯網功能。此外，這些應用設備還需要容量更大的程序/數據閃存，特別是SRAM存儲器。
STR910F產品采用了比ARM7TDMI更先進的ARM966E-STM核心。RM966E-STM CPU分別使用兩條內部總線來存取指令存儲器和數據存儲器，從而能夠同步進行代碼和數據的存取操作。每個內存都通過一個高度優化的緊耦合接口(TCM)連接CPU，存取速度非常快。STR910F充分利用這種架構的優勢，在指令TCM接口上連接一個高速脈沖串式閃存，在數據TCM接口連接一個零延時SRAM存儲器。這樣設計的結果是，在96MHz(通用閃存ARM式微控制器的最高性能)下，最高代碼執行速度高達96MIPS，數據在CPU核心和SRAM之間的傳遞效率非常高。相比之下，ARM7TDMI CPU核心用一條總線存取指令內存和數據內存，因此同時存取這兩個存儲器是不可能的。
此外，ARM966E-STM核心支持單循環數字信號處理(DSP)指令，使STR910F能夠同時滿足控制和信號處理兩種要求，其優勢明顯高于DSP和控制處理器分立的傳統解決方案。ARM966E-STM的所有優勢使STR910F系列產品處于內置閃存的32位微控制器的高端市場。
ARM9E傳統上被用于設計無ROM的微處理器，這類處理器的存儲器管理單元(MMU)非常復雜，需要內部高速緩存和外部同步RAM與之配合，所有代碼需要在啟動階段從一個外接閃存載入內存。然而，STR910F無需傳統的高速緩存和外部存儲器就可引入ARM9E核心的很多優勢，實現一個尺寸緊湊的單片閃存微控制器。STR910F利用一個高速緩存代替MMU，其支持的單存儲器模型非常適合實時操作系統(RTSO)。它采用一個含有預取隊列和分支緩存系統的創新的存儲器加速器，以便在從脈沖串閃存開始的非順序代碼執行的期間提高系統性能，同時實時控制特性?xún)?yōu)于傳統的高速緩存。
STR910F被嵌入大容量的存儲器，以支持RTOS和TCP/IP協議棧，以及復雜的控制應用。其SRAM容量高達96KB，是目前內置閃存的ARM通用微控制器市場上容量最大的SRAM，這個容量非常適合速度更快的串行通信的大數據包緩存應用。與眾不同的是，新IC通過一個電池或與電池輸入引腳相連的超大電容保護SRAM的安全；或者根據STR910F篡改檢測輸入引腳發送的信號，安全應用可以自動刪除SRAM的內容。閃存容量高達544KB，可設置成雙存儲庫的讀寫同步存儲器，以支持遠程更新固件所需的“在應用編程”以及EEPROM仿真。SRAM和閃存都可用于指令或數據存儲器。
STR910F配有多條高速信道，共有9條全功能直接存儲器存取(DMA)通道支持這些信道，使外設與內存之間的數據傳輸對于CPU幾乎是透明的，將CPU從沉重的傳輸負荷中解放出來，使之去執行綜合性的實時控制任務。這些DMA控制器能夠讓SRAM以為先進高性能總線(AHB)和先進外設總線(APB)上的外設是一個主控制器，通過一個為簡化數據流專門設計的仲裁器，這兩條總線上的所有外設與CPU共享對SRAM的存取權限。例如：在MAC(媒體訪問控制器)和SRAM之間，以太網DMA控制器支持91 Mbps的原始以太網數據幀傳輸速率，而CPU負荷僅為10% 。
除以太網MAC外，STR910F微控制器還支持一整套外設。這些外設接口包括USB全速、CAN、3個UART/IrDA、2個SPI、2個I2C、8路10位模數轉換器、4個16位定時器、1個三相AC電機控制單元、含有低壓重置和欠壓檢測功能的電源監控器、1個全功能實時時鐘、1個外存接口、1個ETM9 調試跟蹤接口和多達80個5V額定電壓的輸入輸出引腳。
“STR910F融合了ST很多獨有的優勢，其中包括我們長期在通用和專用微控制器內集成ARM核心的技術驗�！盨T微控制器產品部ARM9產品市場經理Mark Rootz表示，“ARM966E-S核心與業內容量最大的內存，結合內置的以太網、USB和CAN接口，使新系列的微控制器適合所有的嵌入式控制應用。”
ST現推出6款產品，均采用無鉛封裝。這些封裝是LQFP80、 LQFP128和 LQFP128，其中LQFP128版IC提供以太網媒體獨立接口(MII)和外存總線接口。SRAM容量從64KB到96KB，閃存容量從288KB到544KB。CPU核心工作電壓1.8V±10%，I/O電壓范圍2.7V到3.6V，工作溫度范圍-40℃到+85℃。
STR910F系列產品從2006年5月開始供貨，10,000件起價6.99美元(STR910FM32X6)。
