凌特4通道恒定電流LED驅動轉換器LT3476(圖)

多達32個1ALED并具有1000:1的True Color PWMTM調光能力

　　2006 年 8 月 14 日 － 北京 － 凌特公司（Linear Technology Corporation）推出用作 4 通道恒定電流 LED 驅動器的 2MHz DC/DC 轉換器 LT3476。該器件每個通道都能驅動多達 8 個串聯的 1A LED，從而使 LT3476 能夠驅動多達 32 個 1A LED，同時具有高達 96% 的效率。4 個通道中的每一個都由獨立的真正彩色 PWM 信號控制，從而對每個通道都能以高達 1000:1 的調光比獨立調光。固定頻率、電流模式架構確保在寬電源電壓和輸出電壓范圍內穩定工作。頻率調節引腳使用戶能夠在 200kHz 至 2MHz 的范圍內對頻率編程，以優化效率，同時最大限度地減小外部器件的尺寸。其耐熱增強型 5mm x 7mm QFN 封裝有助于為 100W LED 應用組成占板面積高度緊湊的解決方案。

　　LT3476 在 LED 高端檢測輸出電流，從而能夠?qū)崿F(xiàn)降壓、降壓-升壓或升壓配置。用戶用一個外部檢測電阻對每個通道的輸出電流范圍編程。4 個獨立驅動器通道中的每一個都使用內部 1.5A、36V NPN 開關。其它特點包括 LED 開路保護和熱限制。

　　采用耐熱增強型 38 引線 5mm x 7mm DFN 封裝的 LT3476EUHF 有現貨供應。以 1,000 片為單位批量購買，每片起價為 4.64 美元。

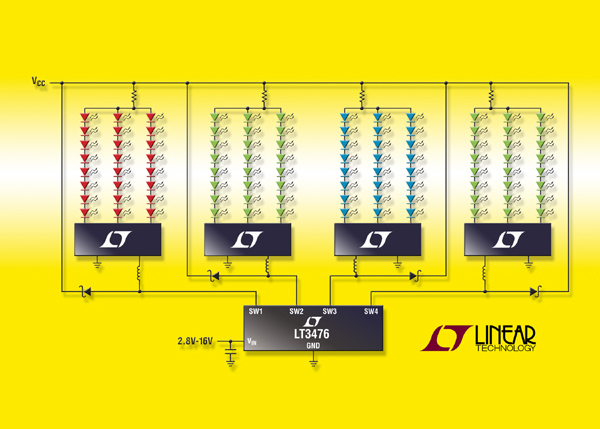

照片說明：100W LED 驅動器

性能概要：LT3476EUHF
•　真正彩色 PWM 調光具有高達 1000:1 的調光比
•　具高端檢測的 LED 電流調節
•　VADJ 引腳在 10mV 至 120mV 范圍內準確設定 LED 電流檢測門限
•　4 個獨立的驅動器通道都具有 1.5A 、36V 內部 NPN 開關
•　頻率調節引腳：200kHz 至 2MHz
•　高效率轉換：高達 96%
•　LED 開路保護
•　低靜態電流
　-　在工作模式時為 22mA
　-　在停機模式時 < 10uA
•　寬 VIN 范圍：2.8V 至 16V
•　耐熱增強型、38 引線、5mm x 7mm QFN 封裝

   免責聲明：本文僅代表作者個人觀點，與電源在線網無關。其原創性以及文中陳述文字和內容未經本站證實，對本文以及其中全部或者部分內容、文字的真實性、完整性、及時性本站不作任何保證或承諾，請讀者僅作參考，并請自行核實相關內容。
  來源：凌特
