凌力爾特發布 RS485/RS422 收發器(圖)

在高達 20Mbps 或 250kbps 的速率工作以實現低 EMI

　　凌力爾特公司（Linear Technology Corporation）推出用 5V 電源工作的 LTC2856/LTC2857/LTC2858 低功耗 RS485/422 收發器。LTC2856-1、LTC2857-1 和 LTC2858-1 的最高數據速率為 20Mbps，而 LTC2856-2、LTC2857-2 和 LTC2858-2 則具有以 250kbps轉換率為限的驅動器輸出，以控制設備和數據電纜的高頻輻射。對收發器接口引腳增強的 ESD 保護允許這些集成電路承受 ±15kV 的 ESD 沖擊（人體模型），而不會出現閉鎖或損壞。接收器故障保險功能在輸入浮動或短路情況下保證高輸出狀態，進一步加強了這些器件的故障保險操作。

　　LTC2856/LTC2857/LTC2858 的接收器具有 1/8 單元負載，支持多達 256 個在總線上的器件，同時在禁止或電源去除時，所有集成電路的驅動器在整個共模范圍內都保持高輸出阻抗。通過對所有輸出限流和熱停機功能，防止總線爭用或故障引起的過大功耗。

　　豐富的功能組合使 LTC2856/LTC2857/LTC2858 非常適用于消費、工業、醫療和汽車市場的多種應用。這些集成電路采用 8 引腳和 10 引腳 MSOP 和 3mm x 3mm DFN 封裝。LTC2856/LTC2857/LTC2858 規定工作在商用和工業溫度范圍，有現貨供應，以 1,000 片為單位批量購買，每片起價為 1.45 美元。

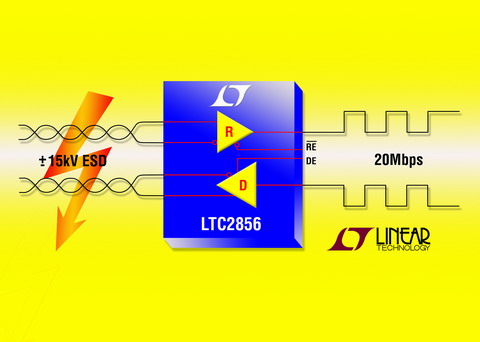

照片說明：20Mbps 和轉換率受限的 15kV RS485 收發器

性能概要：LTC2856
• 20Mbps 或低 EMI 250kbps 最高數據率
• 不引起損壞或閉鎖的 ESD：±15kV
• 高輸入阻抗支持 256 個節點
• 在整個共模范圍內可靠故障保險接收器操作
• 限流驅動器和熱停機
• 延遲的微功率停機：最大值為 5uA
• 與 TIA/EAI-485-A 規范兼容
• 采用 8 引線和 10 引線 3mm x 3mm DFN 和 MSOP 封裝
