凌力爾特推出同步升壓型 DC/DC 轉換器LTC3526(圖)

　　凌力爾特公司（Linear Technology Corporation）推出具輸出斷接和集成軟啟動功能的 1MHz、電流模式、同步升壓型 DC/DC 轉換器 LTC3526。其內部 500mA 開關可在 0.85V 至 4.4V 的輸入電壓范圍提供高達 5V 的輸出電壓，從而使該器件非常適用于鋰離子/聚合物或單節/多節堿性/鎳氫金屬電池應用。LTC3526 可從單節堿性電池提供高達 100mA 的連續輸出電流（在 3.3V 時）。同步整流實現了高達 94% 的效率，而突發模式（Burst Mode®）工作可將靜態電流降至僅為 9uA，延長了手持應用的電池工作時間。2mm x 2mm DFN-6 封裝和 1MHz 的恒定開關頻率最大限度地縮小了電感器和電容器尺寸，可為手持應用提供所需的纖巧占板面積解決方案。

　　LTC3526 采用 RDS(ON) 僅為 0.40Ω（N 溝道）和 0.60Ω（P 溝道）的內部開關，具有高達 94% 的效率。輸出斷接功能允許輸出在停機時完全放電。這一功能還限制了啟動時的浪涌電流，最大限度地降低了輸入電源端的浪涌電流。其它特點包括防振鈴控制、短路保護、軟啟動和熱保護。LTC3526 為需要高達 200mA 輸出電流的升壓型應用、以及小解決方案尺寸和較短的最長電池運行時間是決定性因素的應用提供了理想的解決方案。

　　就需要以最低可能噪聲工作的應用而言，可用具有突發模式禁止功能的LTC3526B 版本。LTC3526B 版本在所有電流值時都工作于持續模式，略微降低了輕負載效率。不過，它能最大限度地對板上噪聲敏感電路降低開關噪聲的干擾。

　　采用 6 引線 DFN 封裝的 LTC3526EDC 和 LTC3526BEDC 都有現貨供應。以 1,000 片為單位批量購買，每片起價為 1.75 美元。

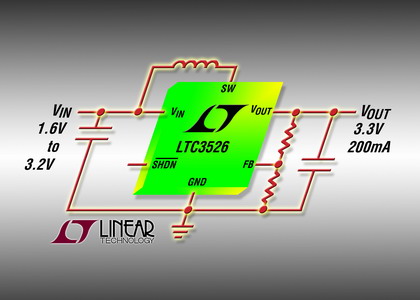

　　照片說明：具軟啟動和輸出斷接功能的 500mA、1MHz 同步升壓型 DC/DC 轉換器

性能概要：LTC3526/B
• 用單節堿性/鎳氫金屬電池提供 3.3V/100mA 輸出，或從兩節電池提供 3.3V/ 200mA 輸出
• VIN 啟動電壓：850mV
• VOUT范圍為1.6V 至 5.25V
• 高達 94% 的效率
• 輸出斷接
• 1MHz 固定頻率工作
• VIN > VOUT 工作
• 集成軟啟動
• 具內部補償?shù)碾娏髂Ｊ娇刂?BR>• 具 9uA 靜態電流（LTC3526）的自動突發模式工作
• 低噪聲 PWM 工作（LTC3526B）
• 內部同步整流器
• 邏輯控制的停機（IQ < 1uA）
• 防振鈴控制
• 扁平（2mm x 2mm x 0.75mm）DFN 封裝
