凌力爾特雙通道高效率同步降壓型穩壓器LTC3547(圖)

采用 3mm x 2mm DFN 封裝　每通道提供高達 300mA 電流

　　2006 年 9 月 12 日 － 北京 － 凌力爾特公司（Linear Technology Corporation）推出雙通道、高效率、2.25MHz、同步降壓型穩壓器 LTC3547，該器件采用 3mm x 2mm DFN 封裝，每通道提供高達 300mA 的連續輸出電流。LTC3547 采用恒定頻率電流模式架構，輸入電壓范圍為 2.5V 至 5.5V，非常適用于單節鋰離子/聚合物或多節堿性/鎳鎘/鎳氫電池應用。它可以產生低至 0.6V 的輸出電壓，從而能夠為最新一代低壓 DSP 和微控制器供電。其 2.25MHz 開關頻率允許使用纖巧和低成本的陶瓷電容器和電感器，而且高度低于 1mm，可為手持應用組成占板面積非常緊湊的解決方案。

　　LTC3547 采用 RDS(ON) 僅為 0.75Ω（N 溝道）和 0.80Ω（P 溝道）的內部開關，具有高達 96% 的效率。它還利用低壓差 100% 占空比工作，允許輸出電壓高達 VIN，這進一步延長了電池工作時間。LTC3547 可采用低紋波突發模式（Burst Mode®）工作，提供僅為 40uA 的無負載靜態電流（兩個通道），輸出紋波僅為 20mVP-P。停機電流低于 1uA，這進一步延長了電池壽命。每個通道都有獨立的內部軟啟動功能，從而能實現設計靈活性。其他特點包括短路和過熱保護。

　　采用 8 引線 3mm x 2mm DFN 封裝的 LTC3547EDDB 有現貨供應。以 1,000 片為單位批量購買，每片起價為 1.95 美元。

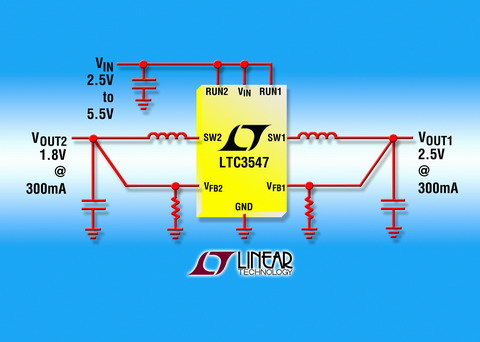

照片說明：雙通道 300mA、2.25MHz 同步降壓型 DC/DC 轉換器LTC3547

性能概要：
• 高效率雙通道降壓型輸出：高達 96%
• VIN = 3V 時每通道 300mA 輸出電流
• 低紋波（20mVP-P）突發模式工作：工作時靜態電流僅為 40uA（兩個通道）
• 2.25MHz 恒定頻率工作
• 2.5V 至 5.5V 輸入電壓范圍
• 低壓差工作：100% 占空比
• 為所有陶瓷電容器提供內部補償
• 每個通道有獨立的內部軟啟動功能
• 電流模式工作實現卓越的電壓和負載瞬態響應
• 0.6V 基準允許低輸出電壓
• 短路保護
• 超低停機電流：IQ < 1uA
• 扁平（0.75mm）8 引線 3mm x 2mm DFN 封裝
