凌力爾特ThinSOT 封裝同步降壓型穩壓器提供高達 800mA 的電流(圖)

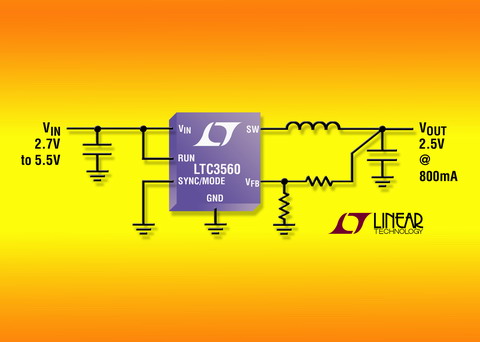

　 凌力爾特（Linear）日前宣布推出高效率、2.25MHz、同步降壓型穩壓器 LTC3560，該器件采用 ThinSOT 封裝，提供高達 800mA 的連續輸出電流。

　　LTC3560 采用恒定頻率和電流模式架構，用 2.5V 至 5.5V 的輸入電壓工作，非常適用于單節鋰離子電池或多節堿性/鎳鎘/鎳氫金屬電池應用。它可產生低至 0.6V 的輸出電壓，因此能夠?yàn)樽钚乱淮�低�?DSP 和微控制器供電。其 2.25MHz 的開關頻率允許使用高度低于 1mm 的纖巧、低成本陶瓷電容器和電感器，可為手持式應用提供占板面積非常緊湊的解決方案。

　　LTC3560 使用 RDS(ON) 僅為 0.21Ω（N 溝道）和 0.23Ω（P 溝道）的內部開關，具有高達 95% 的效率。它還能以低壓差 100% 占空比工作，允許輸出電壓等于 VIN，這進一步延長了電池工作時間。LTC3560 利用低紋波（<20mVPK-PK）突發模式（Burst Mode®）工作，提供僅為 16uA 的無負載靜態電流。如果應用是噪聲敏感，可以禁止突發模式功能，而利用較低噪聲的脈沖跳躍模式，在這種模式，仍然能提供僅為 200uA 的靜態電流。無論采用哪種模式，該器件都保持停機電流低于 1uA，進一步最大限度地延長了電池工作時間。LTC3560 還可與外部時鐘同步。其它特點包括 ±2% 的輸出電壓準確度和過熱保護。

　　采用 6 引線 ThinSOT 封裝的 LTC3560ES6 有現貨供應。以 1,000 片為單位批量購買，每片起價為 1.90 美元。

性能概要：
• 高效率：高達 95%
• 低輸出紋波（<20mVP-P 且以突發模式工作：IQ = 16uA）
• 2.5V 至 5.5V 輸入電壓范圍
• 2.25MHz 恒定頻率工作
• 可與外部時鐘同步
• 無需肖特基二極管
• 用陶瓷電容器可穩定
• 低壓差工作：100% 占空比
• 0.6V 基準允許低輸出電壓
• 停機模式消耗 <1uA 的電源電流
• ±2% 的輸出電壓準確度
• 電流模式工作實現卓越的電壓和負載瞬態響應
• 過熱保護
• 扁平（1mm）ThinSOT 封裝
