平安城市治安監控系統接入方案

供稿：北京瑞斯康達科技發展有限公司

1．背景概述　

    隨著經濟的發展、城鎮建設速度加快，導致城市中人口密集、流動人口增加，引發了城市建設中的交通、社會治安、重點區域防范等城市管理問題。目前公安警力增加遠不能滿足實際需求的發展速度，于是能將科技手段轉化為直接戰斗力的城市治安圖像監控成為了解決該問題的重要手段。建設整合社會監控信息資源，建立有效的城市監控體系和機制，以全市社會面動態治安控制為重點，運用計算機網絡、圖像處理等現代技術，依法有組織地整體建設全市社會治安監控體系，努力實現全方位、全時空的防范監控，大幅提升治安防控體系的科技含量，提高全市公安機關在動態、復雜環境下，駕馭、控制社會治安局勢的能力以及為民服務水平。

    平安城市建設大多以現有公安系統為主體，目標是建成涵蓋整個城市的視頻圖像監控系統，具有市公安局（監控中心）、區縣公安分局（監控分中心）、基層派出所或街道（監控子系統）三級視頻聯網系統結構。為滿足公安機關的需求，系統接入方案應考的問題還包括以下幾個方面：

1．  傳輸質量和實時性。在保證視頻傳輸的低延時的前提下最大可能的保證圖像質量。
2．  成本合理。對應各城市經濟狀況和網絡狀況的差異，方案的制定應考慮成本因素。
3．  可靠性高。
4．  可擴展性。考慮到以后監控網絡的擴容的需要，預留出擴容的接口。
5．  可管理。可以對網絡設備進行遠端管理，能接收網絡設備的狀態信息，做到對網絡設備配置、控制和故障管理。

2．平安城市系統的接入方案

    針對平安城市接入方案的要求的和組網考慮因素，結合北京瑞斯康達科技發展有限公司的網絡產品，提出了3種實現方案，用以滿足不同地區用戶的需求。

2．1平安城市接入方案1—以太光纖接入

方案說明：此方案采用瑞斯康達公司ISCOM2828F全光以太網交換機和RC002－551－FE單纖收發器組成。交換機千兆光口/電口上行至城域網交換機/路由器，下行插單纖USFP模塊，通過城域單芯光纜連接至接入端單纖收發器，實現視頻數據的接入。方案架構圖如圖1—以太光纖接入網絡結構圖。

    前端編碼器自帶一個10/100M以太網接口，配合相應的網絡接口適配器可支持的網絡接入方式有ADSL、LAN、WLAN、光纖、E1/2M、SHDSL以及無線方式等。不同的網絡接入方式根據其帶寬的不同達到的視頻傳輸效果不同。

    采用MPEG-4編碼方式，在64K~4M帶寬下為用戶提供有效的視音頻傳輸效果。
帶寬滿足在1.5M以上時可實現全實時25fps,4CIF（704×576）圖像的編碼傳輸；
帶寬在384K~1.5M時可實現全實時25fps,CIF（352×288）圖像的編碼傳輸；
帶寬低于384Kbps時，可通過選擇質量優先/速率優先來適應帶寬，從而保證視音頻的傳輸效果。

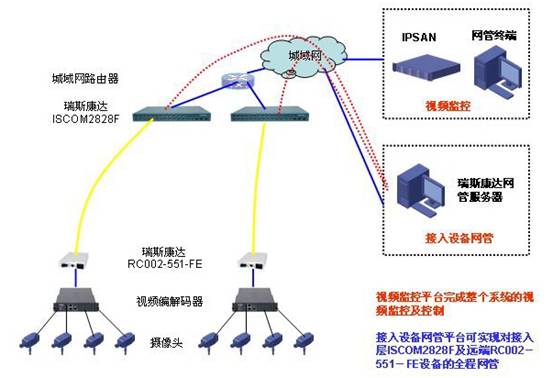

圖1—以太光纖接入網絡結構圖

方案特點：

1．  采用單纖連接，節省光纜投資
2．  接入局端采用全光交換機接入，提高空間利用率，減少故障點
3．  通過瑞斯康達網管平臺可實現接入端交換機至收發器的全程網管

網管實現方式：

瑞斯康達公司接入端設備網管服務器放置于運營商監控機房，通過雙絞線連接至城域網。網管服務器與ISCOM2828F以太網交換機之間采用標準SNMP（簡單網管協議）進行網管信息的交互傳遞。需要網管服務器與ISCOM2828F交換機所配置IP地址在同一地址段，比如：網管服務器配置：192.168.0.2子網掩碼255.255.255.0，交換機IP地址配置192.168.0.3子網掩碼255.255.255.0即可！ISCOM2828F以太網交換機與RC002-551-FE-SS13設備之間采用802.3AH國際標準協議進行網管數據的通信（OAM），同時采集的信息會傳遞到網管中心。

2.2 平安城市接入方案2—G.SHDSL接入

SHDSL（SymmetricalHighbiteDigitalSubscriberLine）對稱高速數字用戶線路是由ITU-T定義的在單對雙絞線上提供傳輸雙向對稱帶寬數據業務的一種技術，符合國際電聯G．991．2推薦標準，由于采用性能優越的16電平網格編碼脈沖幅度調制（TC-PAM）技術，壓縮了傳輸頻譜，提高了抗噪性能，延長了傳輸距離，因此與ADSL，HDSL技術相比有著明顯的技術優勢。方案架構圖如圖2—G.SHDSL接入網絡結構圖。

除了適用于HDSL應用的所有場合外，SHDSL最令人囑目的改進就是大大提高了傳輸距離。此外，對轉發器的支持又使長距傳輸能力得到進一步提高。典型的SHDSL線路每對線的上下行帶寬最大可至2.3M，而以4線傳輸模式提供最高達4.6M的帶寬。

按照不同的應用SHDSL設備有不同的接口。基于電路交換方式的SHDSL局端設備網絡側接口（SNl）要求是2MB或V35接口，用戶端設備用戶側接口（UNl）也是如此；基于ATM方式的SHDSL局端設備SNI可選擇622MB光接口、155MB光／電接口、34MB電接口，還包括10／100Base-T和100Base-Fx接口，用戶端設備UNI接口一般使用后兩種接口。

方案說明：此方案采用瑞斯康達公司ISCOM2026以太網交換機以及一對G.SHDSL設備組成。交換機百兆光/電口上行至城域網交換機/路由器，下行連接至RC1102-FE，通過城域內布放的雙絞線（電話線）連接至遠端RC1102-FE。實現視頻數據的接入。

方案特點：

1．采用城域內布放的雙絞線進行接入，充分利用現有資源
2．通過瑞斯康達網管平臺可實現接入端交換機至G.SHDSL設備的全程網管

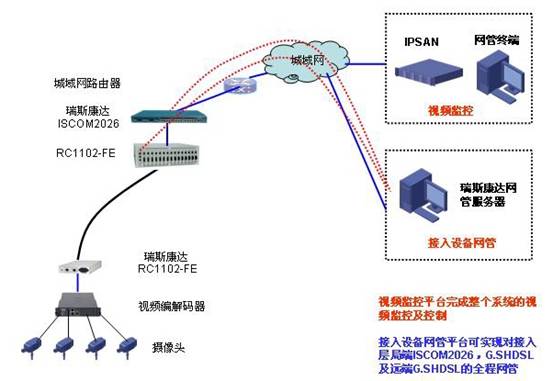

圖2—G.SHDSL接入網絡結構圖

2.3 平安城市接入方案2—EPON接入

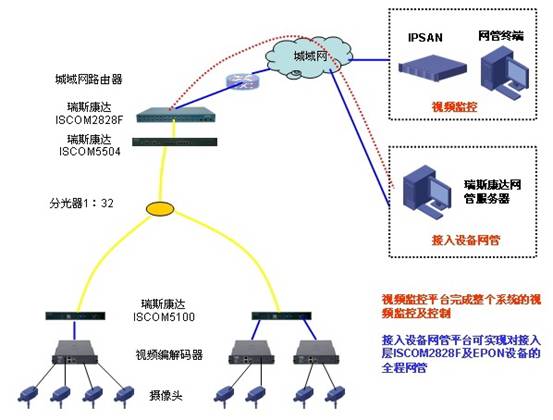

方案說明：此方案采用瑞斯康達公司ISCOM2828F以太網交換機以及EPON設備組成。交換機千兆光口上行至城域網交換機/路由器，下行連接至OLT設備ISCOM5504，通過城域單芯光纜連接至遠端分光器（1：32），從分光器通過單芯光纜連接至接入點ONU設備ISCOM5100。實現視頻數據的接入。

方案特點：

1．全程采用單纖連接，節省光纜投資
2．通過瑞斯康達網管平臺可實現接入端交換機及EPON設備的全程網管

網管實現方式：

瑞斯康達公司接入端設備網管服務器放置于運營商監控機房，通過雙絞線連接至城域網。網管服務器與ISCOM2828F以太網交換機之間采用標準SNMP（簡單網管協議）進行網管信息的交互傳遞。需要網管服務器與ISCOM2828F交換機所配置IP地址在同一地址段，比如：網管服務器配置：192.168.0.2子網掩碼255.255.255.0，交換機IP地址配置192.168.0.3子網掩碼255.255.255.0即可！ISCOM2828F以太網交換機與ISCOM5504、ISCOM5100設備之間采用802.3AH國際標準協議進行網管數據的通信（OAM），同時采集的信息會傳遞到網管中心。

3 總結

以上介紹的3種平安城市接入的解決方案由于設備及介入等方面的原因造成了成本不同，在選用某一種方案時應考慮方案的特點和實際需求以及成本因素，合理選擇適合自己城市需求的方案。
