國半推出高能效高可靠性高功率密度同步降壓穩壓器系列

    美國國家半導體公司 (National Semiconductor Corporation)宣布率先推出高可靠性高功率密度同步降壓開關穩壓器系統產品。這10款全功能的同步降壓穩壓器可支持高效率的直流/直流電源轉換，尤其適用于通信設備、數據儲存系統、工業設備及汽車電子系統的負載點電源供應系統。這些高集成穩壓器屬于美國國家半導體PowerWise高能效系列的最新產品，支持多種不同的輸入電壓和輸出電流，并具備順序供電、可調整開關頻率及時鐘同步等功能。

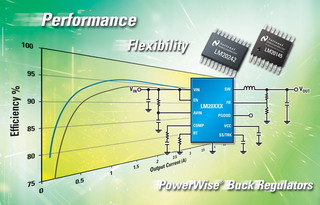

   全新的LM201xx及LM202xx系列同步降壓穩壓器均內置兩個開關MOSFET，并設有2A、3A、4A及5A等不同輸出電流可供選擇，而且還可以利用外置補償的峰值電流模式控制環路，為低輸出電壓的應用提供卓越的負載瞬態響應。該系列穩壓器可以利用外置補償功能，只需兩顆元件， 配合內置電流模式控制環路，便可針對選定的輸出電容器及電感器進行動態性能的優化。可輸出3A及4A電流并具備時鐘同步功能的幾款產品都可異相同步操作，有助降低電源供應系統的輸入電容及輸入輸出紋波電壓。

    美國國家半導體特別為上述各款全新的高可靠性低電壓同步降壓穩壓器提供全套電源供應設計工具，讓工程師下載使用，無需手工進行繁復的計算。這套設計工具采用微軟的Excel電子數據表格式，可以根據用戶指定的設計參數計算元件數值，迅速確定電源供應系統的設計。系統設計工程師可以利用這套設計工具迅速分析供電系統的控制環路響應、散熱能力及效率。

全新低電壓降壓穩壓器的技術規格
    其中9款高可靠性低電壓降壓穩壓器LM201xx采用增強散熱能力的16引腳TSSOP封裝，適用于2.95V至5.5V的輸入電壓范圍，可連續輸出高達5A的電流，并可選固定，可調整開關頻率與可被外部時鐘同步三個不同版本。
這9款產品的主要優點是系統的高可靠性。通過業界領先的全溫度范圍內精度高達+/-10% 的限流閾值，保證了系統在使用同樣型號電感的條件下，LM201xx可以精確防止電感在硬短路情況下飽和。同樣在滿足設定的過流保護功能前提下，最大限度縮小了對電感器飽和電流的要求，同時也就減小了電感的體積。這些芯片都可監控輸出電壓的過壓及欠壓事件，在沒有自鎖或過放電的前提下對系統負載提供最大限度的保護。

    各款降壓穩壓器都可在攝氏-40至125 度的溫度范圍內操作，而且內部電壓極為準確， 精度為1.5%，同時線路和負載調整率非常出色。各款芯片都設有高精度使能引腳，可以準確設定啟動閾值以順序啟動不同系統，因此無需外置的電壓監控芯片。此外，這9款芯片內置電源正常指示電路，可在指示輸出電壓是否在調整范圍以內，以及特別為設有使能輸入的負載順序供電。

    系統設計工程師可以利用追蹤及軟啟動功能設定輸出以準確跟蹤外部電源，而且還可控制電壓斜波，避免負載出現浪涌電流及引發自鎖現象。這幾款芯片可為已預先偏壓的負載提供單調的啟動電壓，以免FPGA芯片及專用集成電路出現自鎖現象。

    低電壓的LM20123、LM20124及LM20125降壓穩壓器都以固定的頻率操作，若輸出3A電流，頻率為1.5MHz；若輸出4A電流，頻率為1MHz；若輸出5A電流，頻率為500kHz，其好處是方案體積可以縮至最小。
    低電壓的LM20143、LM20144及LM20145降壓穩壓器的特點是操作頻率可以調整，使系統設計更具靈活。
    低電壓的LM20133及LM20134降壓穩壓器設有時鐘同步功能，確保內部時鐘可與外置時鐘源保持同步。
    低電壓的LM20154降壓穩壓器設有異相時鐘輸出，可支持均流功能及異相操作。

全新高電壓降壓穩壓器的技術規格
    高電壓的LM20242降壓穩壓器采用帶散熱焊盤的20引腳TSSOP封裝，適用于4.5V至36V的輸入電壓范圍，可以連續輸出高達2A的電流，操作頻率可在250kHz至1MHz范圍內調整，使系統設計更具靈活性。

價格及供貨情況
    上述10款的美國國家半導體全新同步降壓穩壓器都已有批量供貨，全部都以1,000顆為采購單位，單顆價由2.30美元至3美元。
