凌力爾特新款14 位、3.5Msps SAR ADC 僅消耗 18mW(圖)

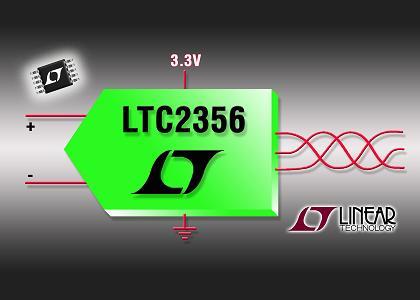

　　凌力爾特公司（Linear Technology Corporation）推出 14 位模數轉換器（ADC）LTC2356-14，該器件以高達 3.5Msps 的輸出速率通過 SPI 兼容串行接口通信。LTC2356-14 用單一 3.3V 電源工作，在最高轉換率時僅消耗 18mW功率，采用了纖巧的 10 引腳 MSOP 封裝。LTC2356-14 的逐次逼近寄存器（SAR）架構使得該器件成為一個低功率 ADC，并具有卓越的 AC 規格。兼有高速度、低功率和小封裝特色使 LTC2356-14 非常適用于高速、便攜式應用，這包括通信、醫療儀器和數據采集。

　　LTC2356-14 在 1.4MHz 時實現了 72.3dB SINAD 和 82dB SFDR。以差分方式測量 ±1.25V 雙極性輸入時，LTC2356-14 的 -60dB 共模抑制比允許用戶消除共模噪聲。該 ADC 未進行轉換時，功耗在打盹模式可降至 4mW，而內部 2.5V 基準仍然保持有效，在所有內部電路都斷電的休眠模式功耗可降至 13uW。

　　就需要單極性輸入的應用而言，凌力爾特公司還推出 LTC2355-14，這個 14 位 SAR ADC 在其它方面與 LTC2356-14 完全相同。LTC2355-14 測量 0V 至 2.5V 的單極性輸入電壓。就較低分辨率的應用而言，凌力爾特公司還推出 LTC2356-12 和 LTC2355-12，這兩款器件是分別與 LTC2356-14 和 LTC2355-14 引腳及軟件兼容的 12 位版本。LTC235x-14/-12 ADC 與凌力爾特公司已有的 LTC1403 系列也是引腳和代碼兼容，因而允許用戶輕松地升級自己的設計，以實現更快的采樣率。以 1,000 片為單位批量購買，每片 LTC2356-14 和 LTC2355-14 的起價為 7.95 美元，每片 LTC2356-12 和 LTC2355-12 的起價為 4.95 美元。

性能概要：
· 3.5Msps轉換率
· 低功耗：18mW
· 3.3V 單電源工作
· 纖巧 10 引腳 MSOP 封裝
· 2.5V 內部基準
· 3 線 SPI 兼容串行接口
· 打盹（4mW）和休眠（13uW）斷電模式
· 80dB 共模抑制
· +/-1.25V 雙極性輸入范圍（LTC2356-14、LTC2356-12）
· 0V 至 2.5V 單極性輸入范圍（LTC2355-14、LTC2355-12）
