凌力爾特?zé)o電感器型大電流白光 LED 驅動器(圖)

占板面積為 6mm2 的無電感器型多模式 LED 驅動器提供 400mA 電流

　　凌力爾特公司（Linear Technology）新推出無電感器型大電流白光 LED 驅動器 LTC3218，該器件提供高達 400mA 的 LED 電流。其多模式架構在 1x 或 2x 升壓模式之間自動切換，它監視 LED 電流源兩端的電壓，僅在檢測到 ILED 壓降時才進行模式切換。LTC3218 利用內部高壓側檢測電阻調節 LED 電流。這實現了低壓差工作并允許該器件在 1x 模式停留更長時間，從而在整個鋰離子/聚合物電池工作電壓范圍內最大限度地提高了效率，并因此延長了電池工作時間并最大限度地降低了噪聲。

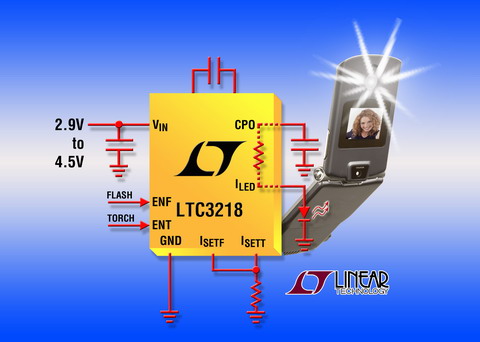

　　LTC3218 為相機閃光燈提供高達 400mA 的脈沖電流，或者為相機手電筒照明應用提供高達 150mA 的連續電流，具有方便的單電阻編程能力。在該集成電路的輸入電壓接近 LED 的正向電壓時，一個超低壓差電流源開始向 LED 提供準確的電流。LTC3218 采用了內置軟起動電路，從而能夠防止在啟動期間產生過大的涌入電流，并提供了用于 LED 保護的兩秒閃光燈電流超時。該器件的無電感器型充電泵架構、1MHz 的高開關頻率、很少的外部組件數（一個跨接電容器、一個編程電阻、兩個旁路電容器）和緊湊的 DFN 封裝可確保組成經濟和占板面積非常纖巧的解決方案，因此非常適用于相機電話中的視頻和閃光燈應用、數字相機和其它便攜式照明應用。LTC3218 僅需一根通往 LED 的導線，這在翻蓋手機中是很有用，因?yàn)樵谶@類手機中，驅動器 IC 和 LED 位于鉸鏈的兩側。

　　LTC3218 采用扁平（0.75mm）2mm x 3mm 10 引線 DFN 封裝，有現貨供應，額定工作溫度范圍為 -40oC 至 +85oC。以 1,000 片為單位批量購買，每片起價為 1.44 美元。

性能概要：
• 多模式工作：1x 或 2x 升壓模式
• 自動模式切換
• 輸出電流
- 脈沖：400mA
- 連續：150mA
• 低噪聲恒定頻率工作
• 兩秒閃光燈電流超時以保護 LED
• 自動軟起動
• 輸出斷接
• 無電感器
• 220mΩ 內部高壓側電流檢測電阻
• 適用于脈沖/連續模式的單電阻編程能力
• 纖巧應用電路（所有組件高度 <1mm）
• 2mm x 3mm 10 引線 DFN 封裝
