凌力爾特推出高效率 USB 電源管理器和電池充電器

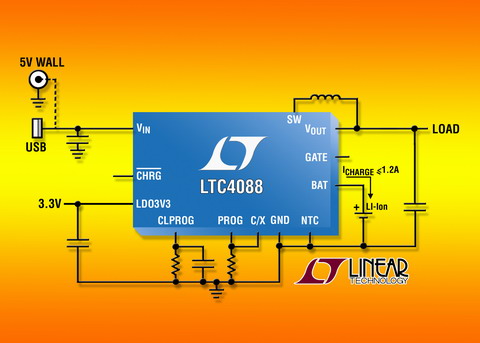

    凌力爾特公司（Linear Technology Corporation）推出獨立型高效率電源管理器、理想二極管控制器和電池充電器 LTC4088，該器件用于便攜式 USB 裝置。LTC4088 的前端開關拓撲具有 PowerPathTM 控制，這優化了通過 USB 端口獲得電源以對電池充電，并以最低功耗為應用裝置供電。這個特點有助于減輕空間受限的媒體播放器、數碼相機、PDA、GPS 單元和智能電話的熱量管理問題。該集成電路還允許負載電流大于從 USB 端口吸取的電流，同時符合 USB 負載規范。

    LTC4088具有一個 4.25V 至 5.5V 的輸入電壓范圍，能夠自動地將其輸入電流的最大值限制為 1x（對于 USB 100mA）、5x（用于 USB 500mA）或面向墻上適配器供電應用的 10x（1A）。如果電源被拿掉，該 IC 將確保可利用流過一個內部低損耗  200mΩ 理想二極管的電流從電池向應用的負載提供系統電源，從而最大限度地減少了電壓降和功耗。提供了一個可選的外部理想二極管控制器（用于驅動一個PFET），旨在把理想二極管的總阻抗降至 40mΩ 以下。

    LTC4088 的全功能單節鋰離子/聚合物電池充電器具有恒定電壓、恒定電流拓撲，并允許高達 1.2A 的充電電流。其 Bat-TrackTM 工作模式保持該電池充電器具有低功耗，以優化充電時間并減少熱量。“即時接通”操作允許便攜式產品在加電后立即運行，無需等待已放電的電池充電。此外，該充電器具有熱量限制、自動再充電、可利用自動充電終止和固定持續時間的安全定時器實現獨立工作、可進行低壓涓流充電、檢測損壞的電池、并具有一個熱敏電阻輸入以實現溫度合格的充電。該集成電路的其它特點包括：用一個“永遠接通”的 3.3V、25mA LDO 提供系統微處理器電源軌、和具有一個暫停 LDO 以防止設備連接到暫停 USB 端口時泄漏電池電量。

    LTC4088 采用扁平（0.75mm）14 引腳 3mm x 4mm DFN 封裝，保證在 -40oC 至 85oC 的溫度范圍內工作。以 1,000 片為單位批量購買，每片起價為 2.20 美元。

性能概要：

• 高效率USB電源管理器、理想二極管控制器和電池充電器
• 當輸入電源受限或不可用時，200mΩ 內部理想二極管加上可選外部理想二極管控制器提供無縫的低損耗電源通路
• VBUS 工作范圍：4.25V 至 5.5V（瞬態時絕對最大值為 7V）
• 100mA、500mA 或 1A 輸入電流限制
• 獨立電池充電器 ── 無需外部 uC 來實現充電終止
• 1.2A 最大充電電流，具有熱量限制
• Bat-Track 保持該電池充電器具有低功耗以優化充電時間并減少熱量
• “即時接通”操作允許最終應用立即運行，無需等待電池充電
• NTC 熱敏電阻輸入實現溫度合格的充電
• 穩定的“永遠接通” 3.3V、25mA LDO 用于系統微控制器
• 暫停 LDO 防止泄漏電池電量
• 緊湊的扁平（0.75mm）3mm x 4mm DFN-14 封裝
