Primarion發布業界首款雙輸出數字同步DC/DC控制器

    混合信號IC設計公司Primarion于美國時間24日宣布推出業界首款雙輸出數字同步DC/DC控制器-PX7522。該器件適合用于電信、數據通信、計算和存儲應用的DC/DC轉換器。

    PX7522可以配置成提供兩個獨立的穩壓輸出，或者在單輸出模式下的雙相位輸出，支持DCR和RDSon電流感應拓?fù)浣Y(jié)構，0.5V到8V的寬輸出范圍。該器件是高度可配置的控制IC，利用PMBus和片上非易失性存儲器，可以實現更廣泛的用戶友好的控制和實時系統監測�！癙X7522的高度靈活性和雙輸出特性以及用于系統通信的PMBus，讓OEM使用該器件更具成本效益�！� MicroTech Consultants公司總裁Mohan Mankikar表示，“PX7522將促進數字電源解決方案在市場上廣泛的采用。”

    PX7522的控制功能利用了數字技術，提供了適應性強、穩定且靈活的解決方案。該器件集成了行業標準I2C PMBus串行接口用于控制和監控，可以讓電源設計師快速地優化設計并實時監測系統性能�！癙X7522以及DiPOL產品系列解決了兩個對于OEM越來越重要的問題：首先是產品面市時間問題，其次是簡單的系統級通信�！盤rimarion公司營銷副總載Deepak Savadatti表示，“利用PX7522以及DiPOL系列產品，和簡單的圖形用戶界面，設計師可以很容易地快速完成系統設計。GUI可以讓設計師執行設計分析和優化，完全不必花時間來進行軟件編程�！�

    利用Primarion公司的GUI，設計師可以簡單地通過I2C串行接口進行配置的加載、編輯和保存。利用這些配置，控制器可以實現實時地對設計師之前的配置設置進行實時調節，從而準確地優化性能，沒有訪問外部存儲器帶來的延時問題。如果采用其他技術，很多這些可配置功能通常都需要一個外部微控制器。完全數字控制、PMBus接口和界面友好的GUI，讓工程師可以對一個已經存在的系統優化PX7522的電源管理性能�！袄�用PX7522實現的電源解決方案對于那些需要電源監控、排序、動態控制等復雜功能的電源來說，可以實現比采用外部微控制器的傳統方案更大的靈活性、更小的占板面積和更低的BOM成本。” Deepak指出。

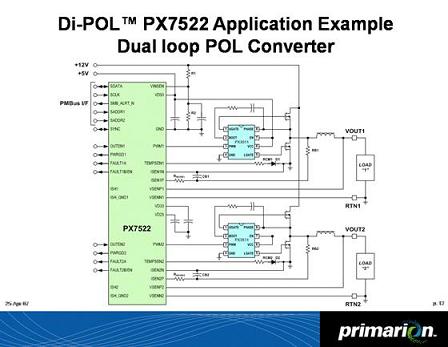

圖：Di-POL PX7522應用實例。

    PX7522工作在單個+5V電源上，開關頻率范圍為150KHz到1MHz。在單輸出工作模式下，相位之間準確分配的特點可以實現支持更高功率的多相位工作要求。PX7522通過內部校準實現很高的精度，這種校準是在啟動時內部測試和糾正系統級電流感應誤差源來實現的。可編程的電流感應溫度補償允許設計師通過調節響應來在溫度變化下獲得最高精度。
