安森美半導體推出雙輸出直流-直流轉換器

新款NCP5810是高能效的集成解決方案，產生正負輸出電壓，并在小尺寸封裝內提供一流的性能

2007年6月13日 － 全球領先的電源半導體解決方案商安森美半導體（ON Semiconductor）推出2瓦（W）雙輸出直流-直流轉換器NCP5810，提供正負輸出電壓。該器件的輸出電壓精確、高轉換頻率和小尺寸封裝使其尤為適合為有源矩陣有機發光二極管（有源矩陣OLED或AMOLED）面板的顯示驅動供電，用于便攜式應用的新興顯示技術。

    安森美半導體數字與消費產品部副總裁兼總經理Manor Narayanan說：“NCP5810為AMOLED的供電電源提供優勢。安森美半導體致力與客戶一同設計器件，以滿足他們的特定需求。NCP5810正是這種合作的成功典范，它已經被領先的顯示器廠商選來為超薄型便攜式多媒體設備的新型AMOLED顯示屏提供電源，并且已經量產。”

    有源矩陣OLED這項最新的顯示技術，盡管今明兩年只有少量的顯示器廠商將量產，但與當前的LCD顯示技術相比，它卻提供更好的色彩對比和視頻回播質量，但也給設計工程人員添加電源管理的挑戰。例如，鑒于AMOLED顯示屏對供電電壓的變化很敏感，安森美半導體設計了NCP5810，提供只有1%電壓容差和快速線路瞬態響應的精確反饋電壓，而且在輸入電壓波動為500毫伏（mV）時，瞬態過沖電壓僅為4 mV。

    在1.75兆赫（MHz）振蕩器頻率下整個電源能效高達85%的特點，NCP5810雙輸出直流-直流轉換器提供了業內最優異的性能。為了互補AMOLED顯示屏纖薄的外形，該轉換器可轉換至

    1.75 MHz的高頻，可使用體積較小的電感器和陶瓷輸出電容器。其0.55 mm厚的超薄封裝，使NCP5810用于最薄的便攜式產品設計中。此外，它在關機模式下的斷電功能，將泄漏顯示電流限制在1微安（uA），節約了關機狀態下的電池電源。NCP5810還具有逐周期峰值電流限制和熱關機保護功能。

封裝和價格

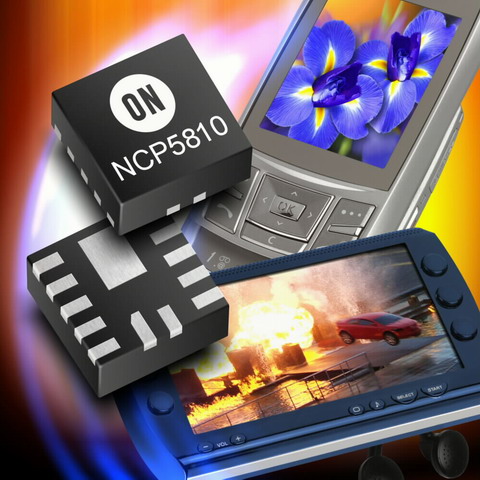

    NCP5810采用超薄的3.0 mm x 3.0 mm x 0.55 mm LLGA-12封裝，每3,000片的批量單價為1.20美元。除了為帶固定轉換器輸出電壓的NCP5810器件提供樣品外，安美森半導體還提供采用同一封裝的可調版NCP5810A的樣品。
