凌力爾特推出新款同步降壓-升壓型轉換器

大幅延長由鋰離子電池供電的手持產品的電池工作時間

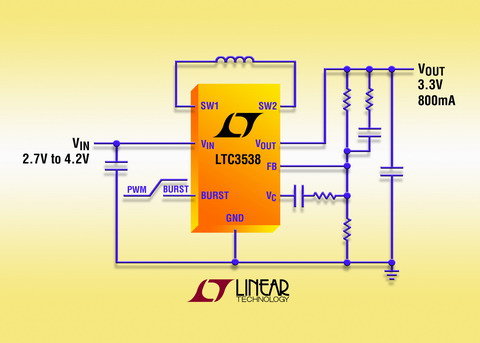

    凌力爾特（Linear）日前推出同步降壓-升壓型轉換器 LTC3538，該器件在輸入電壓高于、低于或等于輸出電壓時，能以高達 800mA 的連續電流提供穩定輸出電壓。2.4V 至 5.5V 的輸入范圍和 1.5V 至 5.25V 的輸出范圍使其非常適用于單節鋰離子/聚合物電池應用。LTC3538 在所有工作模式之間實現連續平滑的轉換，非常適用于甚至在電池電壓降至低于輸出時仍必須保持恒定輸出電壓的應用。由鋰離子/聚合物電池供電的應用需要 3.3V 輸出，如微型硬盤驅動器和 DSP I/O 電源，LTC3538 獨特的降壓-升壓型設計將電池工作時間延長 25% 以上。該器件恒定的 1MHz 開關頻率確保低噪聲，同時最大限度地減小外部組件尺寸。纖巧的外部組件加上 2mm x 3mm DFN 封裝可組成手持式應用所需的微小占板面積解決方案。

    LTC3538 包含兩個 N 溝道 MOSFET 和兩個 P 溝道 MOSFET（分別為 0.17Ω 和 0.20Ω），以實現高達 96% 的效率。突發模式（Burst Mode®）工作僅需要 35uA 靜態電流，而停機電流可低于 1uA，以進一步延長電池工作時間。其他特點包括軟啟動、限流、熱停機和停機時輸出斷接。

    采用 2mm x 3mm 8 引線 DFN 封裝的 LTC3538EDCD 有現貨供應。以 1,000 片為單位批量購買，每片價格為 2.65 美元。
性能概要：LTC3538
• 在輸入電壓高于、低于或等于輸出時提供穩壓輸出
• 效率高達 96%
• 用單節鋰離子/聚合物電池提供 800mA 連續輸出電流
• 單個電感器
• 1MHz 固定頻率工作
• 停機時輸出斷接
• 2.4V 至 5.5V 輸入
• 以突發模式工作時靜態電流為 35uA，停機電流 <5uA
• 內部軟啟動
• 小型、耐熱增強型 8 引線（2mm x 3mm）DFN 封裝
