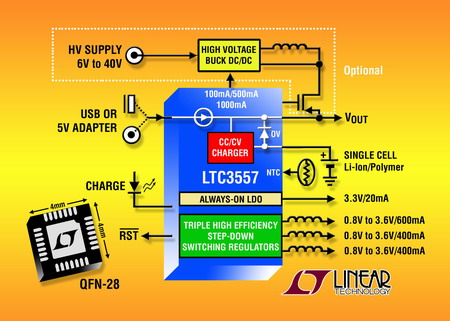

凌力爾特（Linear Technology Corporation）推出面向鋰離子/聚合物電池應用的多功能電源管理解決方案 LTC3557。該器件在扁平 4mm x 4mm QFN 封裝中集成了線性電源通路（PowerPathTM）管理器、獨立電池充電器、理想二極管、3 個高效率同步降壓型穩壓器和一個始終保持接通的 LDO。電源通路管理器無縫地管理多個輸入源之間的轉換和對負載的供電，同時為實現快速充電，線性電池充電器用交流適配器電源時提供高達 1.5A 的充電電流，用 USB 端口時可提供高達 500mA 的充電電流。LTC3557 的 3 個集成式同步降壓型穩壓器以 100% 占空比工作，能分別提供 600/400/400mA 的輸出電流，具有低至 0.8V 的可調輸出電壓。2.25MHz 的高開關頻率允許使用高度低于 1mm 的纖巧低成本電容器和電感器。內部低 RDS(ON) 開關實現高達 95% 的效率，最大限度地延長了電池工作時間。另外，引腳可選的突發模式（Burst Mode®）工作以每穩壓器僅為 35uA（停機時 <1uA）的靜態電流優化了輕負載時的效率。此外，這些穩壓器用陶瓷輸出電容器可穩定，實現了非常低的輸出電壓紋波。
LTC3557 獨立的自主式工作簡化了設計，無需外部微處理器實現充電終止。為了節省電池能量，該集成電路在暫停模式從電池吸取 < 6uA 的電流。LTC3557 可以用一個高壓源控制高壓降壓型穩壓器，以實現高效率電池跟蹤（Bat-Track™）充電和電源通路控制，從而降低了功耗。充電器與高達 5.5V的輸入（絕對最大瞬態值為 7V， 以提高堅固性）兼容。內部 200mΩ 理想二極管加上可選外部理想二極管控制器在輸入電流受限或不可用時，提供一個低損耗電源通路，最大限度地提高熱性能。
采用緊湊、扁平（0.75mm）4mm x 4mm QFN-28 封裝的 LTC3557 有現貨供應。以 1,000 片為單位批量購買，每片起價為 3.95 美元。
性能概要：
• 完整的多功能 ASSP：線性電源管理器、鋰離子/聚合物電池充電器和 3 個同步降壓型穩壓器
• 耐熱增強型、扁平（0.75mm）28 引線 4mm x 4mm QFN 封裝
電源管理器和電池充電器
• 用交流適配器輸入時，充電電流可編程至高達 1.5A
• 在輸入電源之間無縫轉換：鋰離子電池、USB、5V 交流適配器或具有電池跟蹤自適應輸出控制的高壓降壓型穩壓器
• 200mΩ 內部理想二極管加上可選外部理想二極管控制器實現從電池到負載的低損耗電源通路
• 獨立的自主式工作
DC/DC
• 以引腳可選突發模式工作的 3 個高效率同步降壓型穩壓器
• 降壓型穩壓器可調輸出電壓范圍：0.8V 至 VBAT
• 降壓型穩壓器輸出電流：600mA、400mA、400mA
• 始終保持接通 25mA/3.3V LDO
