Microsemi推出新型具卓越瞬態性能的雙 PWM 控制器

用于多路電壓系統的先進控制器能夠簡化設計，并提高功率變換效率

     領先的高性能模擬混合信號集成電路和高可靠性半導體器件制造商Microsemi今天宣布已制作出它的LX1752(tm) 雙PWM 控制器新產品，該控制器能夠?qū)�機頂盒、寬帶調制解調器、數字電視和數據中心設備等應用中所需要的多路低電壓、大電流電源系統進行優化。

    因?yàn)檫@些系統配置了復雜的數字集成電路和處理器，所以會在低電壓下汲取大電流，并且需要電源電路具有極好瞬態響應。Microsemi 的 LX1752 控制器具有所需的卓越瞬態性能，并能夠提供簡化系統設計的先進特性。另外，控制器的同步整流使功率變換效率得到提高，以達到當今綠色立法提案的要求。

重要特性
l         單路電源電壓工作：4.5V~22V
l         獨立可編輯的供電順序控制
l         可編輯設定的 PWM 頻率范圍：180kHz~1.6MHz
l         PWM 輸出異相工作

    LX1752 控制器由單路電源電壓供電，通過 IC 供電電源與功率變換電路的電源的結合，簡化了系統的供電電路，并節約了材料費用。獨立可編程的供電順序控制簡化了采用復雜的數字集成電路或處理器的系統中經常需要的器件供電順序設計I。PWM 頻率和軟啟動時間也是可編程設定的。該控制器能夠驅動 N-溝道 MOSFET，輸出電流高達13安培。

    當采用 LX1752 控制器的雙輸出時，或多個器件級聯時，PWM 輸出采用異相工作，可使系統噪聲降低，輸入電容減小，成本下降。單器件工作下的輸出相位差是180度，而雙器件工作下的輸出相位差是90度。

    “我們的新型 LX1752 雙控制器解決了系統設計師采用復雜的模擬和數字集成電路時，所面臨的有關電源管理的問題，”Microsemi 模擬混合信號部、DC/DC產品線的經理 Richard Johnson 談到，“我們通過與客戶的密切合作，并采取一個系統的觀點，做到了在為客戶提供卓越性能的同時，還能夠使他們的材料費用下降。LX1752 和已獲成功的 LX1675(tm) 三 PWM 控制器一起，也加入到了我們 Microsem 電源管理產品的系列之中。”

價格和供貨

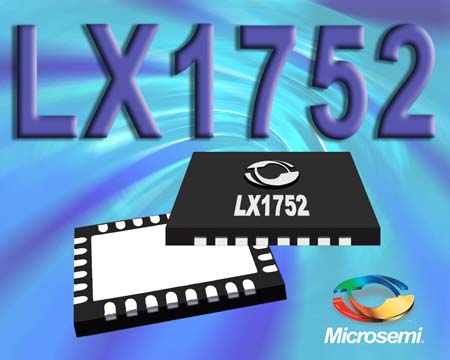

    LX1752 控制器采用 符合RoHS 標準的28-引腳、4x5x1mm QFN 封裝。對于批量為10,000的訂貨，單價是 $0.86. 有關產品的數據表、應用指南和成套評估技術資料可在 Microsem 的網站獲得：http://www.microsemi.com。
