IR推出最新節能螢光燈鎮流器控制IC

可減少元件數，并提高可靠性和性能

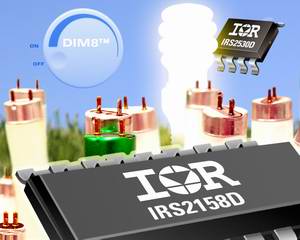

    國際整流器公司 (International Rectifier，簡稱IR) 推出用于節能調光熒光燈鎮流器應用的IRS2530D和IRS2158D 600V控制IC。

    IRS2530D DIM8™是一種采用緊湊型8管腳尺寸半橋式驅動器的獨特線性調光鎮流器控制IC。新器件提供了一種以多級和三路緊湊型熒光燈（簡稱CFL）應用取代低效白熾燈泡的競爭解決方案。IRS2530D只需要幾個小型外部元件，顯著地簡化和縮小了電路設計，同時可實現緊湊型熒光燈及線性鎮流器多達10％的調光系統性能。

    采用半橋式驅動器的IRS2158D 16管腳熒光燈調光鎮流器控制IC適用于需要調光性能低于10%的應用。該元件具有全面的保護功能，如防止燈泡無法點亮、燈絲故障和燈泡報廢保護，非常適合包括日漸流行的T5燈泡在內的薄型燈。

    IR亞洲區銷售副總裁潘大偉表示：“這些創新器件擴展了IR豐富的節能產品組合。與非調光照明相比，新器件可節省達30%的能源。設計師可以利用不同的控制方法創造出新的調光產品線。新的控制IC具有高度集成和保護功能，可以在減少元件數和簡化設計的同時，實現所需的小尺寸、功能和性能。”

IRS2530D DIM8™技術數據

    IRS2530D DIM8™控制IC采用IR的專利鎮流器和高壓技術。一個高壓管腳可檢測半橋電流和電壓，以實現必要的鎮流器保護功能。DC調光輸入電壓基準與AC燈電流反饋相結合，可以實現單管腳調光。這些高壓控制算法連同一個8管腳IC的簡單調光方法可顯著減少元件數，既提高了可靠性，又縮短了設計周期時間，同時可保持調光鎮流器系統的高性能。該IRS2530D還具有內部非零電壓切換保護和內部振幅因數保護，防止燈泡故障損壞鎮流器。

IRS2158D技術數據

IRS2158D是一個完全集成、充分保護的600V鎮流器控制IC，適用于驅動各種熒光燈。該器件的功能包括可編程半橋過流保護、可編程預熱和運行頻率、可編程預熱時間和死區時間、閉環半橋點火電流調整、可編程報廢保護、欠壓保護和調光低輸入補償運算放大器和電流或功率控制。此外，新器件還具有報廢范圍比較器管腳和內部60事件電流檢測上/下故障計數器，以滿足T5燈泡和多燈泡鎮流器。

產品基本規格如下：

    IRPLDIM4E、IRPLDIM5E、IRPLCFL8U參考設計采用IRS2530D，而IRPLDIM3參考設計采用了IRS2158D。產品詳細資料可瀏覽IR網址：www.irf.com。

    IRS2530D采用8引線DIP或8引線SOIC封裝，IRS2158D采用16管腳PDIP和16管腳窄體SOIC封裝。各款全新產品已經開始接受批量訂單。所有器件均符合電子產品有害物質限制 (RoHS) 指令。
