安森美推出16W交流-直流適配器GreenPoint™參考設計

超越“能源之星”之xDSL調制解調器適配器要求的公開參考設計易于修改，用作打印機、路由器和集線器的10至20 W單輸出電壓適配器

    安森美半導體(ON Semiconductor，美國納斯達克上市代號：ONNN)推出用于xDSL調制解調器的16瓦(W)交流-直流(ac-dc)適配器的GreenPoint™公開參考設計。這設計具有高電源工作效率和低待機能耗，超越美國“能源之星”(ENERGY STAR®)針對單電壓ac-dc和ac-ac外置電源1.1版本的要求。這參考設計還易于修改，用作打印機、路由器和集線器(hub)的10至20 W單輸出電壓適配器。

    這解決方案經過了充分的應用和測試，在120 Vac和230 Vac條件下分別達到78%和79%的電源工作效率，超越“能源之星”對這兩種輸入條件下74%的能效標準。這解決方案在待機模式120 Vac和240 Vac條件下分別僅消耗240毫瓦(mW)和200 mW的功率，均超越“能源之星”對這兩種輸入條件下0.5 W(即500 mW)的要求。此外，這參考設計還符合美國聯邦通信委員會(FCC)的Part 15 Level B電磁干擾(EMI)要求。

    安森美半導體汽車和電源管理部高級副總裁兼總經理威廉思(Andy Williams)說：“安森美半導體的16 W GreenPoint™參考設計擴展了我們的ac-dc適配器高能效參考設計的電源范疇。客戶利用這經過驗證的解決方案，能夠快速地開發符合世界各地市場不斷演進的能效標準的消費產品。”

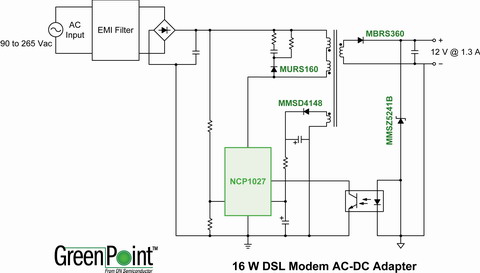

    這參考設計提供適配器的全部功能模塊，采用安森美半導體的數款電源管理器件，并利用公司領先的分立元器件系列，實現了優異的電源能效。

參考設計中的關鍵產品包括：
• NCP1027：這高壓開關穩壓器包含1個功率MOSFET及1個啟動電流源，而它們都連接至大容量電容。為了防止低輸入電壓條件下嚴重的失控問題，可調節的欠壓電路會阻截這種情形，直到達到足夠的輸入電平。NCP1027采用PDIP-7封裝，每1,000片的批量的單價為0.97美元。

• MURS160：這1安培(A)、600伏(V)超快整流器采用SMB封裝，每2,500片的批量單價為0.20美元。

• MBRS360：這3 A、60 V肖特基整流器采用SMC封裝，每2,500片的批量單價為0.33美元。

• MMSD4148：這100 V開關二極管采用SOD-123封裝，每10,000片的批量單價為0.04美元。

• MMSZ5241B：這500 mW齊納二極管采用SOD-123封裝，每3,000片的批量單價為0.04美元。

所有這些器件都符合RoHS指令要求，并以無鉛封裝供貨。
