Zetex新型整流器控制器優化反激式轉換器設計

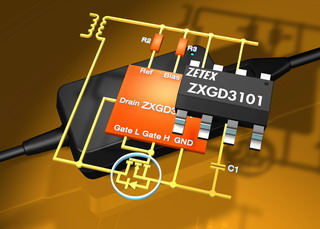

    Zetex Semiconductors（捷特科）推出一款驅動MOSFET的專用整流器控制器，從而使 50 至 150W 的同步反激式轉換器成為完美的二極管。ZXGD3101 可使設計人員以表面貼裝 MOSFET 取代有損耗的肖特基二極管，以實現更高的效率、更少的發熱量，縮小電源尺寸和重量，同時簡化整體電路設計。

    ZXGD3101 有“零點檢測器驅動器”之稱，能準確檢測達到零點的次級電流，保證MOSFET 執行所取代的二極管一樣的功能，顯著改善電源效率。以 60W 的筆記本電腦適配器為例，損耗一般可減少 20%。

    Zetex 亞太區銷售副總裁李錦華表示：“與其它同類同步控制器 IC 相比，這款驅動器更加簡單和可靠，只需 3 個外置無源元件，便可產生高達 2.5A 的吸入和流出電流。該器件無需從初級側傳送任何定時信息，次級側也不需要任何計時元件，實施起來十分簡單。”

    這款零點檢測器驅動器在緊湊的 SM8 封裝內集成了高壓差動放大器級和大電流驅動器，能監測MOSFET漏源極反向電壓，在體二極管導通時產生正柵極電壓以打開MOSFET。柵極驅動電壓與MOSFET漏源極反向電壓成正比，并會逐漸減退，進而保證在達到零電壓切換點時可以迅速關掉MOSFET。這樣便可避免出現反向?qū)�通�?/P>

    Zetex的ZXGD3101零點檢測器驅動器配備即插即用評估板，可利用現有電源適配器設計進行快速評估。
