貼片采樣電阻與傳統采樣電阻比較
2008/9/17 11:22:34
常熟市振翔貿易有限公司 供稿
檢流電阻做為電路板中電流檢測用，相對電路板等于是電路板中的儀器，因此最重要的要求為阻值穩定，及溫度系數(TCR)低。
目前中國設計的電路中有相當多的產品仍然使用錳銅絲等類似產品用作檢流電阻，而沒有采用貼片電阻，貼片電阻在檢流（電流取樣）存在諸多優勢，適用于電源模塊、電源保護、電源檢測電路、充電器、保護板、照明設備、便攜式計算機 .下表是貼片電阻與傳統錳銅線電阻的比較表：
|
項目 |
錳銅絲系列電阻 |
功率貼片電阻 | |
|

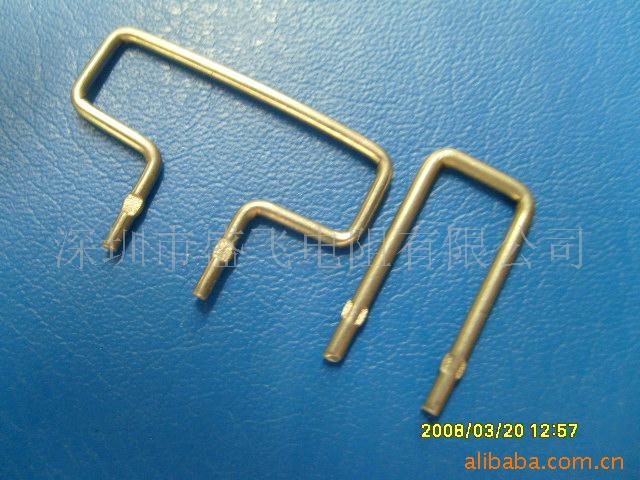

實物照片 |
|
| |
|
溫度系數 |
≥200ppm |
≤50ppm | |
|
可靠性 |
會氧化，阻值變大 |
不氧化 | |
|
超載能力 |
高 |
高 | |
|
功率 |
高 |
高 | |
|
電感系數 |
≤1.0nH |
≤1.0nH | |
|
體積 |
較大 |
較小(2512,2010等) | |
|
焊接性能 |
較差 |
表面鍍錫， 可焊性很好 | |
|
作業 流程 |
SMT |
不適用 |
適用 |
|
手動焊接 |
對位不準確影響阻值 |
適用于無鉛焊接，不影響阻值 | |
|
價格 |
便宜 |
約為錳銅絲的1.5~2倍 | |
