TI 新型多核器件可實現高達 4.2GHz的處理能力滿足性能與能效都至關重要的高端工業應用與嵌入式系統需求

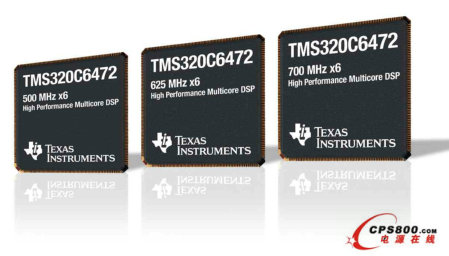

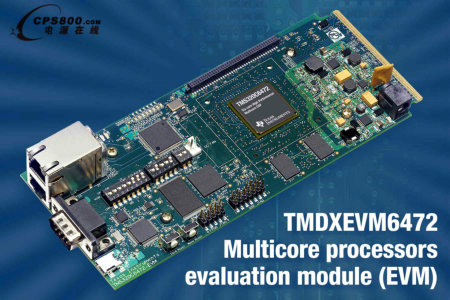

日前，德州儀器 (TI) 宣布推出業界最低功耗 6 核 DSP，該款 TMS320C6472 器件旨在滿足要求極低功耗的處理密集型應用的需求。此外，為了更便捷、更經濟地評估 C6472 器件的性能，TI 還同步推出了一款多核處理器評估板 (EVM) —— TMDXEVM6472。
TI C6472 針對性能功耗比要求極高的應用進行了全面優化，從而在電源性能方面實現了突破性進展。在業界總工作頻率為 3GHz 的所有多核 DSP 中，C6472 DSP 具有最高的處理性能與最低的功耗，可實現 3.7W 性能與 0.15mW/MIPS 低功耗。TI 該款低功耗 C6472 可用于支持能夠驅動多通道、要求最高性能密度以及設計人員需要實現復雜功能的應用領域。此外，采用 C6472 的眾多應用都無需任何外部存儲器，從而不僅能夠進一步改進功率曲線，同時還能大幅降低器件成本。這些器件理想適用于廣泛的應用領域，如高端工業應用、測試測量、通信、醫療影像、高端成像及視頻，以及刀片服務器等。為了加快在多核器件上優化運行代碼的編寫進程，TI 針對 C6472 提供了廣泛而全面的技術支持，如評估板、功能穩健的軟件庫以及第三方產業環境等。
C6472 DSP 的主要特性與優勢：
◎ 6 顆高速 C64X+ DSP 內核，運行頻率為 500MHz、625MHz、700MHz，并能夠與其他 C64X+ DSP 內核實現全面后向兼容；
◎ 高達 4.2 GHz/33600 MMAC，4.8MB 片上 L1/L2 RAM；
◎ 擁有業界最低功耗，0.15 mW/MIPS 時性能達 3GHz；
◎ 優化的 DSP 架構能夠最大限度地提高片上子系統的性能。此類架構的優勢之一在于，除了每個內核都具備專用的 L1 和 L2 存儲器外，C6472 還具備每數據存儲器 768KB 的共享 L2 程序以及共享存儲控制器，能夠實現高效而靈活的DSP 內核間通信；
◎ 包含豐富的器件外設，如千兆以太網、串行高速 IO (SRIO)、DDR2、電信串行接口端口 (TSIP)、主機端口接口 (HPI)、Utopia、內置集成電路 (I2C) 總線以及通用輸入/輸出 (GPIO)。
- 1
- 2
- 總2頁
來源：德州儀器
