在全球的綠色能源發展趨勢下，越來越多的家用電器、照明設備、電動工具、不間斷電源系統(UPS)以及其它工業設備開始采用太陽能供電，將太陽能量轉換為所需的交流(AC)或直流(DC)電壓。

    為高效率地產生這些設備所需的電壓和電流，電源逆變器需要正確地組合控制器、驅動器和輸出功率器件。本文討論的這款直流到交流逆變器設計，專門針對500W功率、120V和60Hz頻率的單相正弦波輸出進行了優化。這個設計的200V直流輸入可以由與太陽能陣列電池板相連的DC/DC電壓轉換器產生。

    針對這類應用有各種先進的功率器件可以使用，比如MOSFET、雙極結晶體管(BJT)和IGBT。然而，為取得最佳的轉換效率和性能，為這種太陽能逆變器選擇正確的功率晶體管極具挑戰性，而且非常耗時。

    多年來的研究表明，IGBT可以比其它功率器件提供更多的優勢，其中包括更強的電流處理能力、用電壓(而不是電流)方便地實現柵極控制，以及在封裝內集成超快速恢復二極管實現更快的關斷時間。

    IGBT是一種少數載流子器件，它的關斷時間取決于少數載流子重新組合的速度，因此，隨著最近工藝技術和器件結構的改進，它的開關特性已得到顯著增強。另外，IGBT具有超高導通性能和較寬的安全工作區(SOA)，工作非常穩定。基于這些基本優勢，本文介紹的這個電源逆變器選用IGBT作為功率開關。

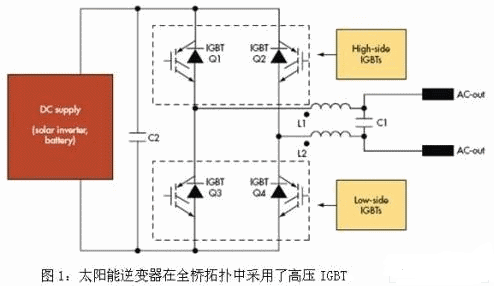

    由于電源逆變器一般采用全橋拓撲，因此這個太陽能逆變器設計采用了4個高壓IGBT(圖1)。晶體管Q1和Q2用作高壓端IGBT，Q3和Q4用作低壓端功率器件。為保持低的總功率損耗低和高的電源轉換效率，這個DC/DC逆變器解決方案利用低壓端和高壓端IGBT產生頻率為60Hz的單相交流純正弦波形。

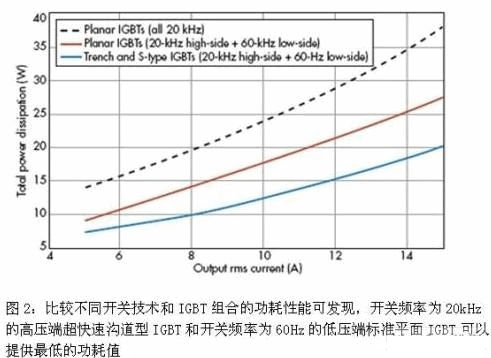

    比較各種開關技術和IGBT的發現，獲得最低功率損耗和最高逆變器性能的最佳組合是高壓端晶體管使用超快速溝道型IGBT，低壓端晶體管使用標準速度的平面工藝IGBT(圖2)。

    與快速和標準速度的平面器件相比，開關速度為20kHz的超快速溝道型IGBT可以提供最低的總導通損耗和開關功率損耗。同樣，對于低壓端開關電路，工作在60Hz的標準速度IGBT可以提供最低的功率損耗。

    研究高壓(600V)超快速溝道型IGBT的開關特性可以清楚地發現，這些器件工作在20kHz時具有最佳性能。這些器件在這些頻率點可以提供最小的開關損耗，包括更低的集電極到發射極飽和電壓(VCE(on))和總開關能量(ETS)，從而使總導通損耗和開關功率損耗保持最小。因此，高壓端功率器件通常選用超快速溝道型IGBT，如IRGB4062DPBF。

    事實上，為進一步降低開關功率損耗，IRGB4062DPBF在同一封裝內還集成了一個超快速軟恢復二極管。高壓端晶體管的開關頻率選在20kHz的另一個好處是輸出電感可以做得很小，使諧波分量的濾除非常容易。此外，這些IGBT不要求短路率，因為當逆變器輸出短路時，輸出電感L1和L2將限制電流di/dt，從而給控制器留出足夠的反應時間。

    除了能在相同封裝內提供更低導通和開關損耗、更大的電流密度外，超快速溝道型IGBT可以提供正方形反向偏置工作區和175°的最大結點溫度，并能承受4倍的額定電流。

    與高壓端器件不同，導通損耗是低壓端IGBT的主要因素。因為低壓端晶體管的工作頻率只有60Hz，所以這些器件的開關損耗不是很明顯。標準速度的平面IGBT是專門針對低頻率和低導通損耗優化了的器件。因此當低壓端器件開關頻率為60Hz時，這些低壓端器件可以使用標準速度的平面IGBT實現最低功率損耗。

    由于這些器件的開關損耗不大，所以不會影響標準速度平面IGBT的總功率損耗。因此，標準速度IGBT IRG4BC20SD是低壓端功率器件的正確選擇。

    封裝內集成了超快速、軟恢復、反平行二極管的第四代IGBT，針對最小飽和電壓與低工作頻率(<1kHz)作了優化，典型的VCE(on)在電流為10A時是1.4V。跨接低壓端IGBT的同封裝二極管具有特別低的前向電壓降和反向泄漏電流，可以使續流(freewheeling)和反向恢復期間的損耗達到最小。

    這個設計中的開關技術具有如下優勢：通過允許高壓端和低壓端IGBT獨立優化實現很高的效率；高壓端、同封裝的軟恢復二極管沒有續流時間，從而消除了不必要的開關損耗；低壓端IGBT的開關頻率只有60Hz，因此導通損耗是這些IGBT的主要因素；沒有交叉導通，因為任何時間點的開關都發生在對角的兩個器件上(Q1和Q4或Q2和Q3)；不存在總線直通的可能性，因為橋的同一邊上的IGBT永遠不可能以互補方式開關；跨接低壓端IGBT的同封裝、超快速、軟恢復二極管經過優化可以使續流和反向恢復期間的損耗達到最小。

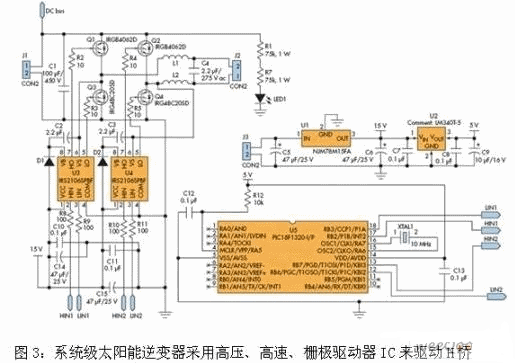

    在系統級電源逆變器電路中，H橋的每條邊都使用高電壓、高速柵極驅動器IC進行驅動，并且這些IC具有獨立的低壓端和高壓端參考輸出通道(圖3)。驅動器IRS2106SPBF的浮動通道允許對高壓端功率晶體管進行自舉電源操作。

    因此，高壓端驅動不再需要單獨的電源，這不僅提高了逆變器的效率，而且減少了整個系統的器件數量。當電流在低壓端IGBT同一封裝上的二極管流過時，這些驅動器的自舉電容將在每個開關周期得到刷新。

    因為高壓端的Q1和Q2同封裝二極管不會有續流經過，低壓端的Q3和Q4二極管上主要是導通損耗，開關損耗非常小，所以總的系統損耗得到了最小化，系統效率得到了最大化。交叉導通可能性也被排除了，因為任何時間點的開關只在對角的兩個器件上發生(Q1和Q4或Q2和Q3)。

    此外，每個輸出驅動器IC都有一個大脈沖電流緩存級電路，它們設計用于減小驅動器的交叉導通可能性。系統工作在單直流總線電源下，無需負直流總線。對于整個系統來說，所有這些因素導致了更高的效率和更少的器件數量。

    在這個逆變器設計中，+20V電源第一次被用來給微處理器和控制電路供電。對于要實現的源代碼而言，在這個逆變器方案中使用的8位PIC18F1320微控制器將給IGBT驅動器提供信號，再由這些IGBT驅動器最終生成驅動信號來驅動IGBT。

    說到驅動器，這里需要介紹一下。這個設計中使用的低壓端和高壓端IGBT驅動器是采用專利的先進高壓IC工藝(G5 HVIC)和免閂鎖CMOS技術制造的，最大工作電壓可達600V。它們還采用了高壓電平變換和終接技術，可以從來自微控制器的低壓輸入產生合適的柵極驅動信號。這些驅動器的邏輯輸入兼容標準的CMOS或LSTTL輸出，最低到3.3V邏輯電平。

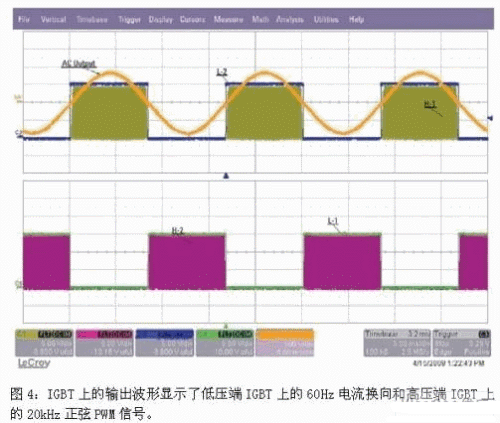

     超快速二極管D1和D2提供向電容C2和C3充電的路徑，并且確保高壓端驅動器得到正確供電。在正輸出的半個周期內，高壓端IGBT Q1被正弦PWM調制，而低壓端Q4保持導通狀態(圖4)。同樣，在負輸出的半個周期內，高壓端Q2被正弦PWM調制，同時低壓端Q3保持導通。這種開關技術將在LC濾波器后面的輸出電容C4上產生一個60Hz的交流正弦波。

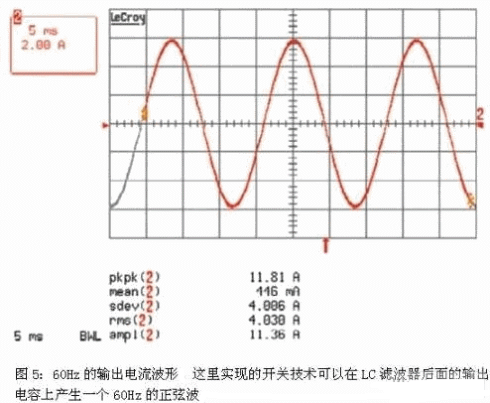

    這個逆變器的設計輸出功率是500W，實際測量到的交流輸出功率是480.1W，功率損耗為14.4W。60Hz的交流輸出電壓是117.8V，輸出電流為4.074A。圖5就是這個500W設計輸出的60Hz波形。

    對這個裝置測量得到的效率是97.09%。采用類似的裝置，逆變器被調節到200W輸出，并且再次測量它的轉換效率。此時負載上的交流功率是214W，功率損耗為6.0W。60Hz輸出電壓為124.6V，輸出電流是1.721A。在這個額定功率測量得到的轉換效率為97.28%。據觀察，在更低輸出功率(100W)時也能實現同樣高效的性能。

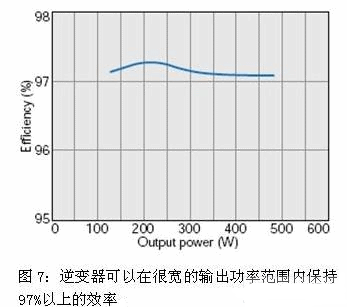

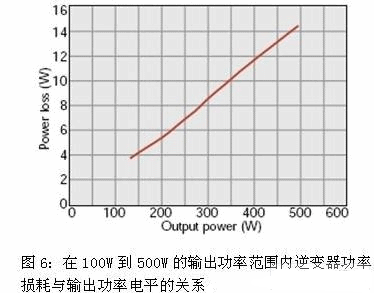

    圖6給出了輸出功率電平從約100W到500W時測得的逆變器功率損耗。在相同輸出功率范圍、相同直流輸入下對逆變器效率的測量表明，它可在很寬的輸出功率范圍內保持好于97%的高輸出效率，即使功率損耗會隨著輸出功率變大而增加(圖7)。

    總之，在驅動器和高低壓端IGBT的正確組合下，這個太陽能逆變器設計在從約100W到接近500W的輸出功率范圍內，可以提供同樣高的電源轉換效率性能。由于效率高，低功率損耗不會帶來任何熱管理挑戰，因此，安裝了驅動器和高壓IGBT的這個演示板可以在無風扇情況下工作到500W。■
