凌力爾特推出功率和電流監視器LT2940實現板級和系統級優化

    凌力爾特公司 (Linear Technology Corporation) 推出功率和電流監視器 LT2940，該器件用于 4V至80V的系統。在電流和電壓可能由于電源電壓的不確定性、組件參數的變化、瞬態狀況或時變信號而變化的情況下，LT2940提供了必需的電路以準確地測量、監視和控制功率。與依靠數據轉換器和乘法寄存器計算功率的傳統功率監視器不同，LT2940 運用一個真正 4 象限模擬乘法器，該乘法器產生 5% 的功率測量準確度和 3% 的電流測量準確度，從而確保電路板和系統實現最佳功率效率和可靠性。LT2940 適合用于線路卡和服務器、功率檢測斷路器、電源控制環路和多種測量應用。

性能概要：LT2940
  ☆   4 象限功率測量
  ☆   功率測量準確度為 5%
  ☆   4V 至 80V 高壓側檢測，最大值為 100V
  ☆   電流模式功率和電流輸出
  ☆   輸出帶寬超過 500kHz
  ☆   電流測量準確度為 3%
  ☆   6V 至 80V 電源范圍，最大值為 100V
  ☆   反相和非反相集電極開路比較器輸出
  ☆   采用 12 引腳 3mm x 3mm DFN 和 12 引線 MSOP 封裝

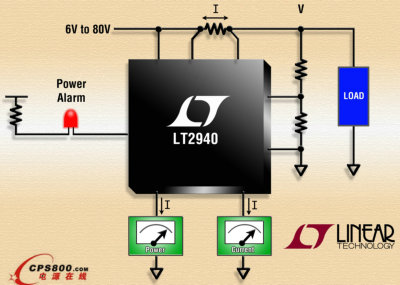

    LT2940 測量高壓側電流和差分電壓，計算超過 500kHz 帶寬上的瞬時功率。用一個 4 象限乘法器和推挽輸出級恰當地控制雙向高壓側電流和雙極性電壓差，這允許該器件指示正向和反向功率流動。獲取電流和電壓測量值以后，可以通過分別與電流成正比和與功率成正比的電流輸出單獨地改變、過濾和監視電流值和功率值。同時，一個集成和具集電極開路互補輸出的比較器可用來建立 PWM 控制環路，或提供以下例子的簡單邏輯電路：過功率引腳、LED 指示器警報器、MOSFET 負載截止開關、外部風扇或一個面向測量應用的二進制計數器。寬電源范圍、寬帶寬和不打折扣的準確度合起來使 LT2940 成為一個完整的通用功率監視解決方案。

    LT2940 有商用和工業版本，支持分別為 0°C 至 70°C 和 -40°C 至 85°C 的工作溫度范圍。采用 RoHS 兼容的 12 引腳 3mm x 3mm DFN 和 12 引線 MSOP 封裝的 LT2940 已開始供貨。千片批購價為每片 2.05 美元。■
