采用3mmx4mm DFN封裝的2.2MHz、36V雙路降壓型DC/DC轉換器于每通道提供0.7A電流

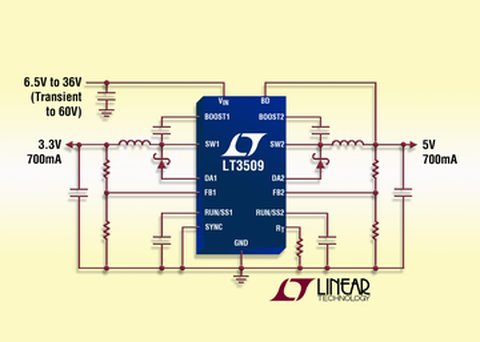

    2009年2月10日－北京－凌力爾特公司(Linear Technology Corporation)推出雙通道電流模式PWM降壓型DC/DC轉換器LT3509，該器件具有兩個內部36V、1A電源開關，采用14引線3mmx4mm DFN或MSOP-16E封裝。每個通道能提供高達700mA的輸出電流，效率高達88%。其3.6V至36V的寬輸入電壓范圍以及達60V的瞬態保護使該器件非常適用于調節種類繁多的電源，包括未穩壓的交流變壓器、24V工業電源和汽車電池。就汽車應用而言，LT3509的3.6V最低輸入電壓使它能夠以低于4V的輸入工作，這對滿足汽車“冷車發動”需求極為重要。類似地，該器件的36V連續輸入能力加上60V瞬態保護使它能夠承受在負載突降情況下出現的瞬態。LT3509的300kHz至2.2MHz開關頻率是用戶可編程的，使它能夠最大限度地提高效率，而且可使用纖巧、低成本電感器和陶瓷電容器，從而產生低和可預測的輸出紋波。

    LT3509的低VCESAT(320mV/0.9A)內部開關提供高達88%的效率，最大限度地減少浪費的熱量。一個內部0.80V基準能實現低于1V的所需輸出電壓以為最新一代低壓DSP和微控制器供電。低壓差內部開關可實現達95%的占空比，而內部逐周期電流限制提供了保護以免受輸出短路影響。低電流(<9µA)停機可為電池供電型系統提供延長的運行時間。

    LT3509EDE采用耐熱增強型3mmx4mm DFN-14封裝，而LT3509EMSE采用耐熱增強型MSOP-16E封裝。它們的價格分別為每片2.95美元和3.05美元。工業溫度級的LT3509IDE和LT3509IMSE經過測試，保證在-40°C至125°C的工作結溫范圍內工作，價格分別為每片3.39美元和3.51美元。所有版本都有現貨供應。如需更多信息，請登錄www.linear.com.cn。

說明：采用3mmx 4mm DFN封裝并具60V瞬態保護的36V、2.2MHz、雙通道0.7A(IOUT)降壓型開關穩壓器

    性能概要：LT3509

     •  兩個具內部電源開關的700mA開關穩壓器
     •  3.6V至36V的寬工作電壓范圍
     •  過壓閉鎖可保護電路經受高達60V的瞬態電壓
     •  對短路的堅固性
     •  低壓差電壓：95%最大占空比
     •  可調300kHz至2.2MHz開關頻率；在整個范圍內可同步
     •  使用小型電感器和陶瓷電容器
     •  集成的升壓二極管
     •  內部補償
     •  耐熱增強型14引線(3mmx4mm)DFN和16引線MSOP封裝
