具固定壓降A(chǔ)PD電流監視器的75V升壓型DC/DC轉換器

    2009年2月18日－北京－凌力爾特公司(Linear Technology Corporation)推出具有集成高端雪崩光電二極管(APD)電流監視器的固定頻率、電流模式升壓型DC/DC轉換器LT3571。該器件能從2.7V至20V的輸入范圍提供高達75V的輸出電壓，從而非常適用于多種光纖應用。LT3571具有一個高端固定壓降A(chǔ)PD電流監視器，在-40◦C至125◦C的溫度范圍內提供優于10%的相對準確度。該電流監視器兩端固定的5V(±5%)壓降是LT3571獨有的，可在很多光纖應用中實現更高的數據帶寬。電源開關、肖特基二極管和APD電流監視器集成到單個IC中，該IC采用3mm×3mm QFN封裝，提供了一個纖巧的解決方案占板面積。

    LT3571的內部75V、350mA開關提供高達75V的輸出電壓。其開關頻率可在250kHz至2mHz之間編程，從而使設計師能夠在最大限度地減小外部組件尺寸的同時優化效率。恒定頻率架構用來保持輸出紋波低于500uVPK-PK，這在大多數APD應用中都是至關重要的。為了進一步減輕對噪聲的擔憂，LT3571是可外部同步的。LT3571兼有一個傳統的電壓環路和一個獨特的電流環路設計，以作為恒定電流源或恒定電壓源工作，從而提供卓越的瞬態響應以及APD保護。該器件配備一個1.222V的內部基準和一個輔助基準輸入(通過CNTRL引腳)，從而在該芯片正在工作的同時實現輸出電壓調節而沒有任何極性反轉。其它特點包括軟啟動、內部補償和熱停機。

    LT3571EUD采用3mm×3mm QFN-16封裝，以1,000片為單位批量購買，每片價格為2.45美元。工業級版本LT3571IUD經過測試，保證在-40℃至125℃的工作結溫范圍內工作，千片批購價為每片2.72美元。兩種版本都有現貨供應。如需更多信息，請登錄www.linear.com.cn。

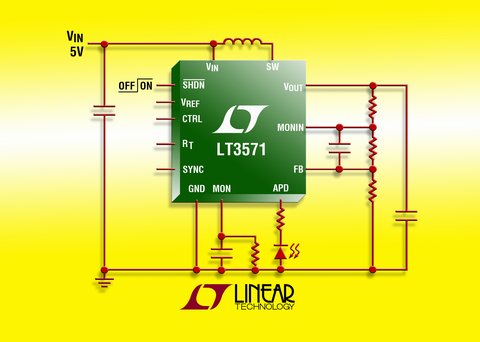

圖片說明：具APD電流監視器的75V升壓型轉換器

    性能概要：LT3571
     •  高輸出電壓：達75V
     •  集成的肖特基二極管
     •  75V、350mA內部開關
     •  高端固定壓降A(chǔ)PD電流監視器
     •  可調頻率：250kHz至2MHz
     •  頻率同步
     •  寬VIN范圍：2.7V至20V
     •  恒定電壓和恒定電流調節
     •  可編程電流限制保護
     •  表面貼裝組件
     •  低停機電流<1uA
     •  內部軟啟動
     •  內部補償
     •  CTRL引腳允許無極性反轉的輸出調節
     •  3mm×3mm 16引線QFN封裝
