15V、3MHz同步降壓型穩壓器

可從4mmx4mm QFN封裝中提供2.5A電流

    2009年2月2日，凌力爾特公司(Linear Technology Corporation)推出高效率、3MHz同步降壓型穩壓器LTC3603，該器件采用恒定頻率、電流模式架構。它采用4mmx4mm QFN封裝或耐熱增強型MSOP-16封裝，在輸出電壓低至0.6V時能提供2.5A的連續輸出電流。LTC3603在4.5V至15V的輸入電壓范圍內工作，非常適用于兩節鋰離子電池應用以及12V固定電壓軌系統。其開關頻率從300kHz至3MHz是用戶可編程的，從而允許采用纖巧低成本電容器和電感器。

    LTC3603采用RDS(ON)僅為45mΩ和85mΩ的內部開關，提供高達95%的效率。它能夠以低壓差99%占空比工作，允許輸出電壓非常接近VIN。無負載靜態電流僅為75uA，停機時低于1uA。可調突發模式(Burst Mode®)箝位可被編程以最大限度提高輕負載效率，從而使該器件非常適合于需要最長電池運行時間的應用。就需要盡可能最低噪聲的應用而言，LTC3603可以配置為以強制連續模式工作，從而降低噪聲和潛在的RF干擾。其它特點包括一個電源良好(Power Good)電壓監視器、外部同步功能和熱保護。

    LTC3603EUF采用4mmx4mm QFN-16封裝，而LTC3603MSE采用16引線、耐熱增強型MSOP封裝。以1,000片為單位批量購買，兩種封裝選項的價格都是每片3.80美元。工業級版本LTC3603IUF和LTC3603IMSE都保證在-40°C至125°C的工作結溫范圍內工作，以千片批購價均為每片4.47美元。所有版本都有現貨供應。如需更多信息，請登錄www.linear.com.cn。

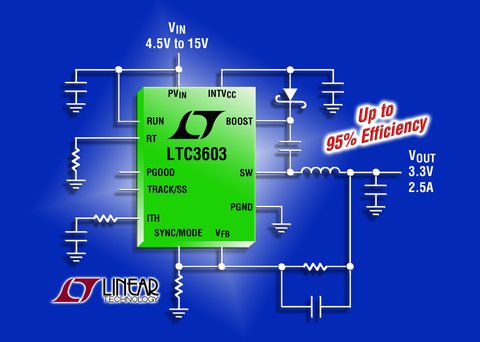

圖片說明：采用4mmx4mm QFN封裝的2.5A、15V同步降壓型DC/DC轉換器

    性能概要：LTC3603
    • 寬輸入電壓范圍：4.5V至15V
    • 2.5A輸出電流
    • 低RDS(ON)內部開關：45mΩ和85mΩ
    • 可編程頻率：300kHz至3MHz
    • 低靜態電流：75uA
    • 0.6V±1%基準允許精確的、低輸出電壓
    • 99%最大占空比
    • 可調突發模式箝位
    • 可同步至外部時鐘
    • 電源良好輸出電壓監視器
    • 過熱保護
    • 過壓保護
    • 采用16引線裸露MSOP和4mmx4mm QFN封裝
