凌力爾特發布纖巧16位集成2ppm/ºC基準ADC

用于空間受限傳感器應用

    日前，凌力爾特公司 (Linear Technology Corporation) 推出一對 16 位增量累加 ADC LTC2460 和 LTC2462，這兩款器件都在纖巧 3mm x 3mm DFN 封裝中集成了一個精確基準。該集成的基準 (典型值為 2ppm/ºC，最大值為 10ppm/oC) 允許精確測量，并減少了對外部基準的需求，這對空間受限應用而言是一個關鍵好處。兩款 ADC 都保證 16 位無漏碼分辨率。就遠端傳感器電池供電型應用和監視溫度或壓力的工業傳感器而言，這使 LTC2460 和 LTC2462 成為完整的解決方案。

    這兩款 ADC 靠單一 2.7V 至 5.5V 的電源工作，用來通過一個 SPI 串行接口測量單端 (LTC2460) 或差分 (LTC2462) 傳感器。用其內部 1.24V 基準，LTC2460 可以測量一個從 0V 至 1.25V 的單端輸入，同時 LTC2462 能夠測量高達 ±1.25V 的差分輸入。

    通用的 LTC2460/LTC2462 實現了 1LSB (典型值) 積分非線性誤差的卓越 16 位 DC 性能、2.2uVRMS 的轉換噪聲和 0.25% 的增益誤差 (最大值)。這兩款 ADC 均具有一個內部振蕩器，這是另一個節省空間的特點。兩款器件均提供每秒 60 次轉換，從而非常容易用來測量溫度、壓力、電壓或其它低頻傳感器信號。

    在內部基準運行時，LTC2460/LTC2462 在 60Hz 最大采樣率時吸取 2.5mA (最大值) 電源電流。每次轉換后，這兩款 ADC 均進入停機模式，從而將電源電流降至小于 1.5mA (最大值)。在休眠模式時，電源電流還可以進一步降低至不到 2uA (最大值)。LTC2460/LTC2462 還含有一個專有的輸入采樣網絡，該網絡可將動態輸入電流降至低于 50nA，從而使運用多種外部輸入濾波器和保護電路成為可能。

    LTC2460 和 LTC2462 所屬的產品系列還包括以前推出的 LTC2450 (單端輸入，VCC 用作基準) 和 LTC2452 (差分輸入，需要外部基準)。LTC2450/LTC2452 ADC 應該用于需要測量高于 1.25V 輸入信號的應用。
LTC2460 和 LTC2462 均提供 12 引腳超纖巧 3mm x 3mm DFN 和 MSOP 封裝。兩種器件的商用和工業溫度級版本都已開始供貨。以 1,000 片為單位批量購買，每片價格為 1.65 美元。如需更多信息，請登錄 www.linear.com.cn。

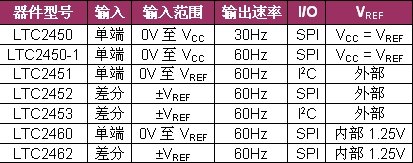

超纖巧 ADC 系列

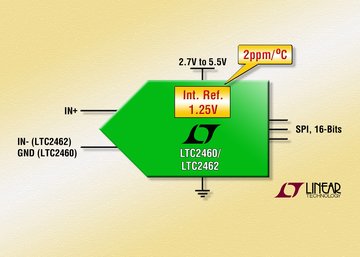

圖片說明： 采用 12 引腳 3mm x 3mm DFN 和 MSOP 封裝、具2ppm/ºC 內部基準的 16 位 ADC

性能概要：LTC2460/LTC2462

  • 16 位分辨率，無漏碼
    • 內部基準 (最大值為 10ppm/ºC)
    • 單端 (LTC2460) 或差分 (LTC2462) 輸入
    • 2LSB 偏移誤差
    • 0.01% 增益誤差
    • 每秒 60 次轉換
    • 對于多工應用，單次轉換就可穩定
    • 具自動停機的單周期工作：
       - 1.5mA (典型值) 電源電流
       - 2uA (最大值) 休眠電流
    • 內部振蕩器 ―― 無需外部組件
    • SPI 接口
    • 纖巧 12 引線 3mm x 3mm DFN 和 MSOP 封裝
