凌力爾特發布帶升壓型和負輸出DC/DC轉換器

新器件用于有源矩陣 OLED 和 CCD偏置的
升壓型和負輸出 DC/DC 轉換器

    日前，凌力爾特公司 (Linear Technology Corporation) 推出雙通道 DC/DC 轉換器 LT3582、LT3582-5 和 LT3582-12，這些器件提供了很多偏置應用所需的正和負輸出，例如有源矩陣 OLED (有機發光二極管) 顯示器以及 CCD (電荷耦合器件) 應用。LT3582/-5/-12 提供一個 I2C 接口，該接口可按照應用要求，對輸出電壓、電源排序和輸出電壓斜坡動態編程。這些參數也可以在制造過程中設置，并通過內置非易失性 OTP (一次可編程) 存儲器成為永久性設置。LT3582 的正輸出電壓能以 25mV 的步進設置在 3.2V 到 12.775V 之間，而負輸出電壓能以 50mV 的步進設置在 -1.2V 至 -13.95V 之間。LT3582-5 和 LT3582-12 分別預配置 ±5V 和 ±12V 輸出，這在很多信號調理應用中是很有用。

    LT3582 系列包括兩個單片轉換器、一個升壓型轉換器和一個負輸出轉換器。升壓型轉換器具有一個集成的電源開關和輸出斷接開關，而負輸出轉換器采用具有集成電源開關的單個電感器拓?fù)洹Ｉ龎盒秃拓?fù)輸出轉換器都采用新的控制電路，在寬負載電流范圍內實現了低輸出電壓紋波并允許高轉換效率。LT3582/-5/-12 的 2.55V 至 5.5V 輸入電壓范圍使它們非常適用于鋰離子電池供電的應用，并具有高達 88% 的效率。這些特點與不到 325uA 的靜態電流相結合，使得 LT3582 系列可以最大限度地延長電池壽命。纖巧外部組件、無反饋電阻器加上微小 3mm x 3mm QFN 封裝，為手持式偏置應用提供了一個占板面積緊湊 (<50mm) 的解決方案。

    LT3582EUD、LT3582EUD-5 和 LT3582EUD-12 采用 3mm×3mm QFN 封裝，有現貨供應。以 1,000 片為單位批量購買，每片價格為 2.25 美元。如需更多信息，請登錄 www.linear.com.cn。

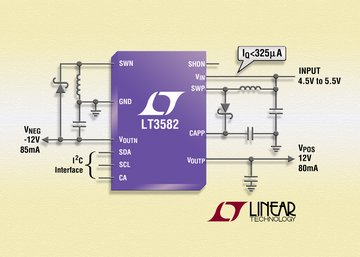

圖片說明：適用于有源矩陣 OLED 和 CCD 偏置的升壓型和負輸出 DC/DC 轉換器

    性能概要：LT3582

  • 輸出電壓：3.2V 至 12.775V 和 -1.2V 至 -13.95V (LT3582)
  • 5V 和 -5V (LT3582-5)
  • 12V 和 -12V (LT3582-12)
  • 通過 I2C 以數字方式再編程 (LT3582)：輸出電壓、電源排序和輸出電壓斜坡率
  • 上電默認值可用非易失性 OTP 來設置 (LT3582)
  • I2C 兼容接口 (標準模式*)
  • 所有電源開關都是集成的
  • 350mA 電流限制 (升壓型)
  • 600mA 電流限制 (負輸出)
  • 所有反饋電阻器都是集成的
  • 輸入電壓范圍：2.55V 至 5.5V
  • 低靜態電流：運行模式時為 325uA，停機模式時為 0.01uA
  • 集成的輸出斷接
  • 纖巧 16 引腳 3mm×mm QFN 封裝
